| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-167/5 |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 単相 | 容量: | 167KVA |
|---|---|---|---|
| 絶縁定格: | E級 隔熱 - 120°C,248°F | 阻力: | 10.0〜4.5% 典型的な |
| 主電圧: | 12000V | 副電圧: | 240V/480V |
| 温度 の 上昇: | 65°C | 巻く材料: | 銅 |
| ハイライト: | オーバーヘッド・ポール・マウント・ディストリビューション・トランスフォーマー,ポールマウント配送トランスフォーマー 167kva,単相空中配送トランスフォーマー |
||

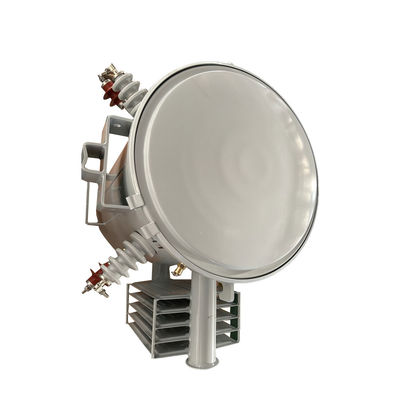

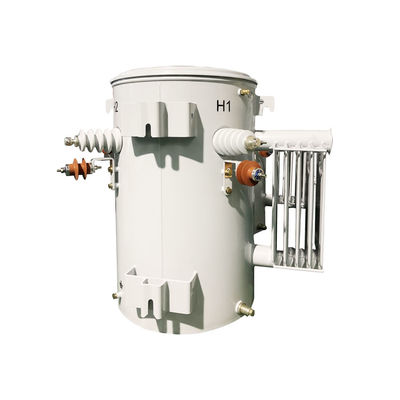

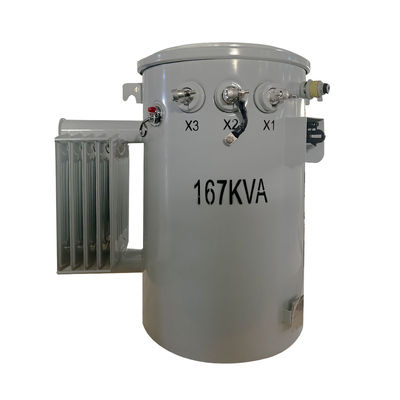

単相空頭ポール搭載配送トランスフォーマー 167kva 12kv
性能特性
単相柱式トランスフォーマーは,3相トランスフォーマーと比較して,電源配送の必要性と負荷の特徴が異なるため,サイズが小さい. 容量と損失の影響を受け,部品や冷却メカニズムを収容するためにより大きな寸法を必要とする高容量トランスフォーマー効率的な電源伝送のために損失を最小限に抑えることは,物理的なサイズに影響します.最終的には,トランスフォーマーサイズは,相構成,電源容量,効率要件によって決定されます.関連損失これらの要因は,信頼性の高い電源配送を確保するための最適な設計を形作ります.
主なデータ
| トランスフォーマー型 | オーバーヘッド・ディストリビューション・トランスフォーマー,従来のタイプ |
| トランスフォーマー配置 | 液体 で 満たさ れ た 柱 に 装着 さ れ た |
| 段階 | 単相 |
| 容量 | 167KVA |
| 主電圧 | 12000V |
| 主電圧クラス | 15kVクラス |
| 主要なBIL | 125kV |
| 副電圧 | 240V/480V (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 10.0〜4.5% 典型的な |
| 主要接続タイプ | 活気のあるブッシングラグ |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 液体重量* | 304.23ポンド |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| サイズ* | 43.31''-W x 35.04''-D x 51.18''-H |
| 効率性 | 99.10% |
| 負荷損失なし (ワット) | +/- 455W |
| 全負荷損失 (ワット) | +/- 1,833W |
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
設計図
アクセサリー
制作画像
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
