| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | SCB10-2000/0 について8 |
| 最小注文数量: | 1ユニット |
| 価格: | $10000-$100000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| タイプ: | 乾式の変圧器 | 定数容量: | 200KVA または カスタマイズ |
|---|---|---|---|
| 冷却方法: | AN/AF | 頻度: | 50/60HZ |
| 材料: | 銅 | 阻力: | 3.5 |
| ベクトル グループ: | YnYn0 | 隔熱クラス: | F について |
| ハイライト: | 3相鋳樹脂トランスフォーマー,鋳樹脂トランスフォーマー 2000kva,オーダーメイド ドライ 鋳 樹脂 トランスフォーマー |
||

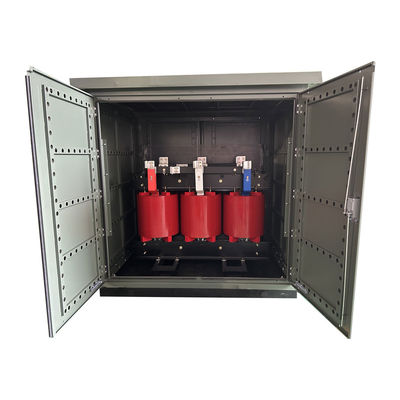

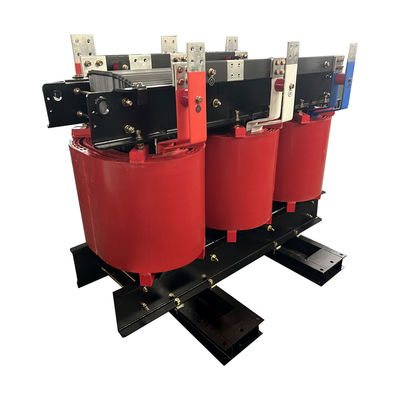

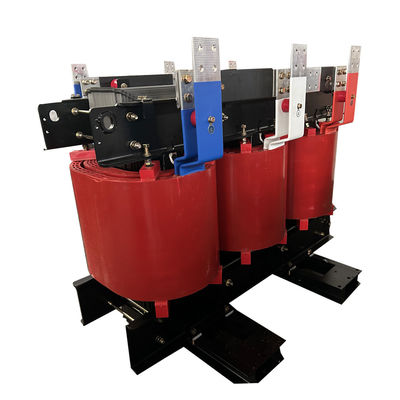

ドライ型鋳樹脂トランスフォーマー 三相配送トランスフォーマー 2000kva
乾式電源トランスフォーマーとは,高電力の強度,機械強度,耐熱強度を持つ乾式電源トランスフォーマーである.都市電力網の変換に最適な製品である.高層ビルに特に適しています空港,発電所,商業センターなど
主なデータ
| 詳細 | ユニット | 仕様 |
| タイプ | ~ | ドライタイプ 鋳樹脂 |
| 定数容量 | kVA | 2000 |
| 段階番号 | ~ | 3 |
| 主電圧 | kV | 0.8 |
| 副電圧 | kV | 0.43 |
| トップタイプ | ~ | 負荷から離れる |
| 冷却方法 | ~ | アナ/アフ |
| 定数周波数 | Hz | 50 |
| ベクトルグループ | ~ | YYyn0 |
| 隔熱クラス | ~ | F について |
| 温度上昇 | K | 100 |
| 負荷外損失 | W | 4230 |
| 負荷中の損失 (120°C) | W | 17800 |
| 阻力 | % | 3.5 |
| 巻き物 | ~ | クー |
| 中核材料 | ~ | シリコン鋼 |
ドライトランスフォーマー機能
1) 耐湿性,耐腐蝕性,特に極端な環境条件での作業では100%の湿度で正常に動作できます.
2) 負荷減少,小さな局所放出,小さな騒音,強い熱消耗能力,名付け負荷の150%を実行することができます.
3) 鋳造コイルの全機械強度が急短回路に耐える能力が高い.
4) 安全,防火,汚染なし,負荷センターに直接インストールできます.
5) シンプルなメンテナンスと設置,低総運用コスト
仕様
| 定数容量 | 高電圧 | 低い | 接続シンボル | 負荷なしの損失 | 負荷中の損失 | 負荷電流がない | 体重 | 短回路独立性 |
| (KVA) | (KV) | 電圧 | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | ディン11 そうだ |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
構造的特徴
1) 鉄コアは高品質のシリコン鋼板でできています. 表面は耐腐蝕で覆われています. 低損失と耐腐蝕性を確保するため,熱を散らすことが良好です.
2) 高電圧巻きは,帯導体 (アルミナムまたは銅) と二重層隔熱で連続的にディスクを下り落ちます.巻きはエポキシ樹脂で真空で鋳造されます.
(3) 低電圧巻きはアルミまたは銅製のホイルででき,エポキシ樹脂でプリインプリングされた隔熱ホイルで巻き込み,コイルは非常密集した巻きを形成するために炉で固化されます.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) 真空鋳造室では,樹脂を模具に注ぎ,固化して高強度FRP体構造を形成します.
