| ブランド名: | WINLEY |
| モデル番号: | D-37.5/15 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

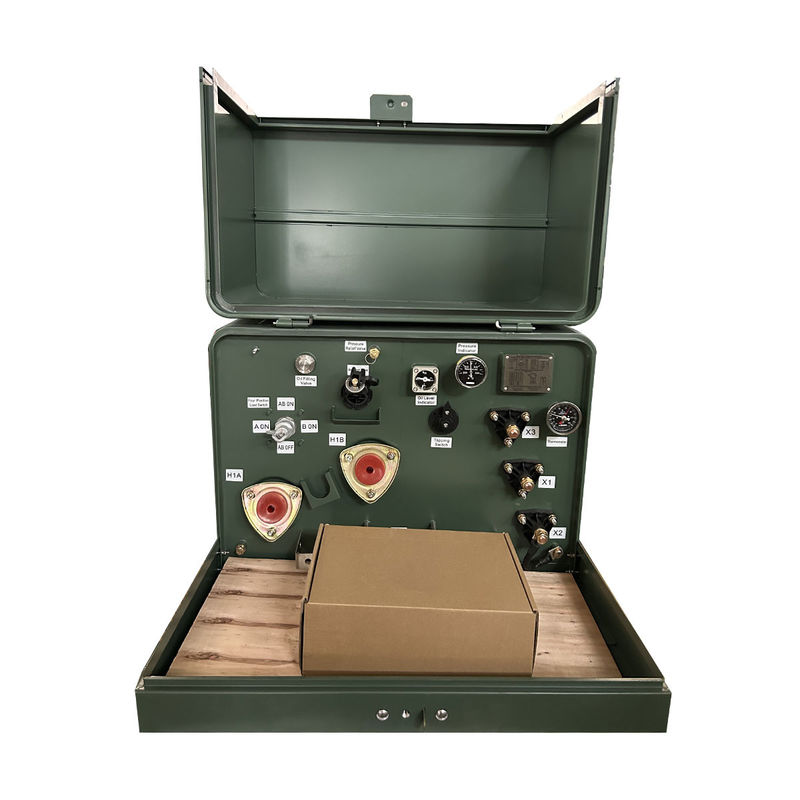

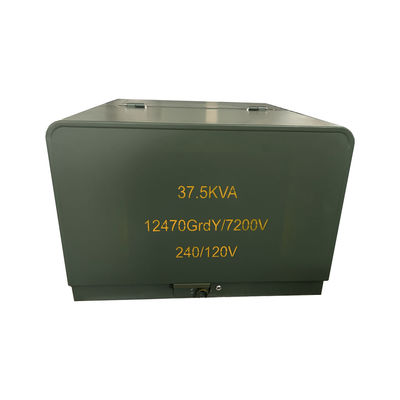

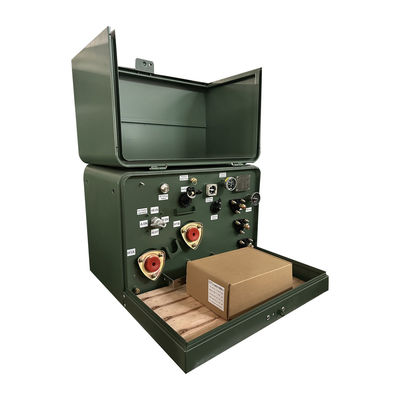

パッド搭載トランスフォーマー 単相油型 12470V~120V 25kva 37.5Kva 50Kva 75Kva 100Kva
1) 単相パッドを装着したトランスフォーマーは,通常屋外にあるドアとロックを装着したキャビネット内に設置されています.これらのトランスフォーマーには15-250kVAの電圧が搭載されています.
2) これらの配送トランスフォーマーはすべて,油断,セフ冷却,ループまたは放射線供給で利用可能であり,デッドフロントです.
3) これらのトランスフォーマーには,トランスフォーマーが挿入される回路の種類に基づいて選択される,電波とループフードの2つの基本的な構成があります.
製品に関する詳細
主なデータ
| トランスフォーマー型 | パッドを装着し,II型コンパートメント |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 37.5KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 12470GrdY/7200 |
| 主電圧クラス | 15kVクラス |
| プライマリファソル | 粉砕されたワイ |
| 主要なBIL | 95KV |
| 副電圧 | 120/240 (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 2% 典型的な |
| 巻き物 | 銅 |
| サイズ* | 34.25''-W x 37.4''-D x 25.2''-H |
| 乾燥重量 (油を含まない) * | 507.05ポンド |
| 総重量 (液体で満たされた) * | 1432.98ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 98.90% |
| 負荷損失なし (ワット) * | +/- 135W |
| 負荷損失 (ワット) * | +/- 590W |
特徴
1) 単相パッドを装着したトランスフォーマータンクのコーティングがC57を超えると,12.8とC5712.29IEEE C57 に完全に準拠しています12.28 機体保全基準
2) ループフィード操作のための外側を固定した2つの普遍的な高電圧ブッシング井戸または放射性フィード操作のための外側を固定した1つのブッシング井戸
3) 外部に固定された3つの低電圧ブッシングで,取り外れる接地ベルト付き,完全に隔離された中性端末を含む,針金製のスナップがあります.
4) 凸字のブーシングマウント; 油槽の下部
5) ロープ付き,フラッシュマウントされた不?? 鋼のリフティング装置
6) 自動圧縮装置
7) 酸化阻害剤を搭載した電気性ミネラルオイル.
8) 耐腐蝕性のあるステンレス鋼のヒンジピンと樽付きの取り外すホッド 軽度の鋼の囲みと取り外すシールドは,ステンレス鋼のハードウェアで固定されている フロントパネルアクセサリー 設置支架.
9)水質の保持を防ぐため,フッドとオイルコンパートメントのドームアップ表面.
10) オイルフイル/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
防腐ロック装置 固定ペンタヘッドのセキュリティボルト,浮遊ナッツ,ハンロック
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
図面
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
