| ブランド名: | WINLEY |
| モデル番号: | SCB10-1000/13 について2 |
| MOQ: | 1ユニット |
| 価格: | $5000-$100000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

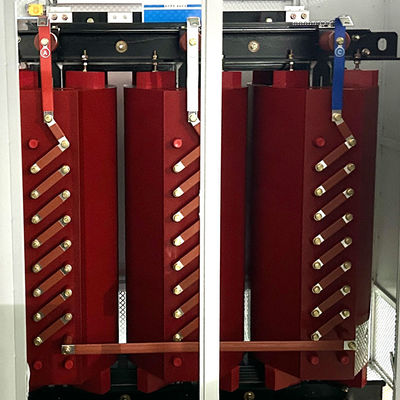

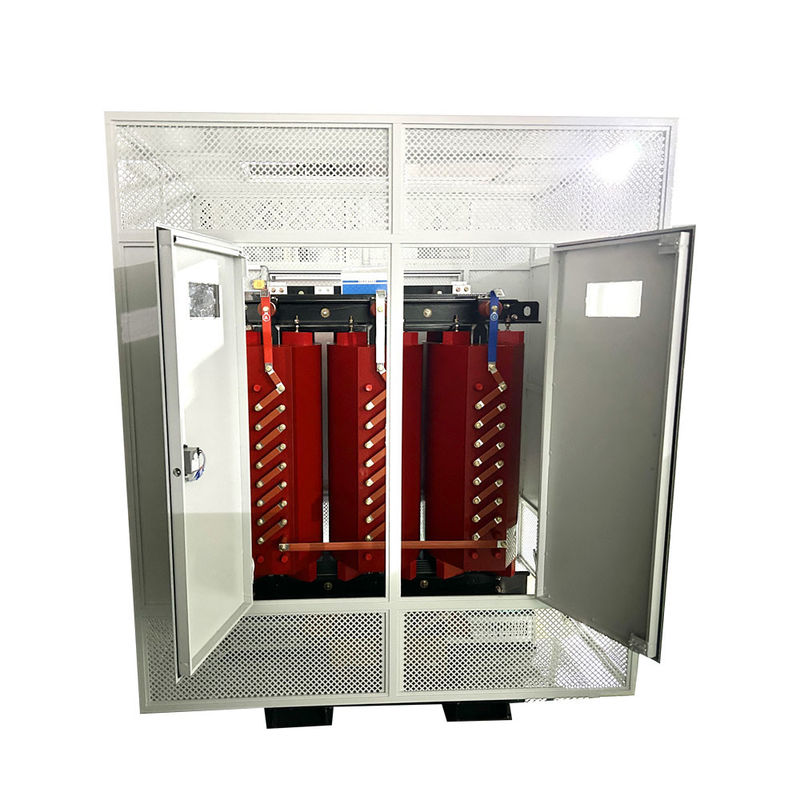

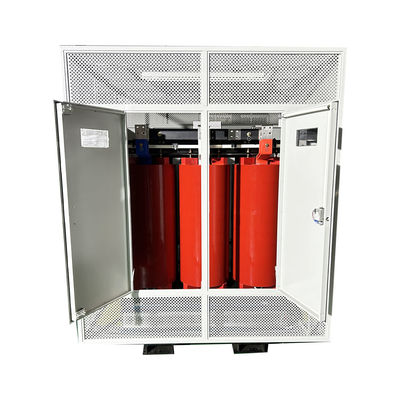

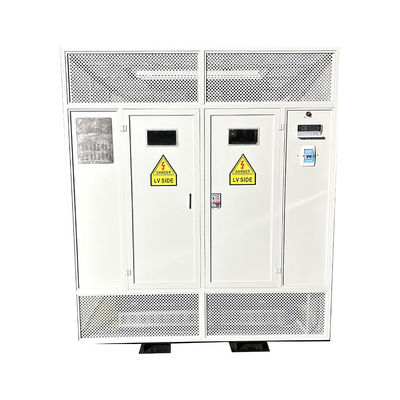

1000KVA 多電圧三相型乾型鋳型コイルトランスフォーマー 4160V 7200V 12470V 13200V 13800V 14400V 480V
多電圧トランスフォーマー (multi-tap transformer) とは,固定二次電圧で異なる電網電圧で動作するように特別に設計されたトランスフォーマーである.各種のプライマリ電圧は,オフ回路のタップチェンジャーに接続されたタップ巻き込みで達成されますテープチェンジャーは,内部の巻き込み接続の両方を変更し,タップされた巻き込みの微調整を調節するために使用されます.
製品プロセス
1) 鉄コアは高品質のシリコン鋼板でできています. 表面は耐腐蝕で覆われています. 低損失と耐腐蝕性を確保するために,熱を散乱します.
2) 高電圧巻きは,帯導体 (アルミナムまたは銅) と二重層隔熱で連続的にディスクを下り落ちます.巻きはエポキシ樹脂で真空で鋳造されます.
(3) 低電圧巻きはアルミまたは銅製のホイルででき,エポキシ樹脂でプリインプリントされた隔熱ホイルで巻き込み,コイルはオーブンで固められ,非常にコンパクトな巻きを形成します.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) 真空鋳造室では,樹脂を模具に注ぎ,固化して高強度FRP体構造を形成します.

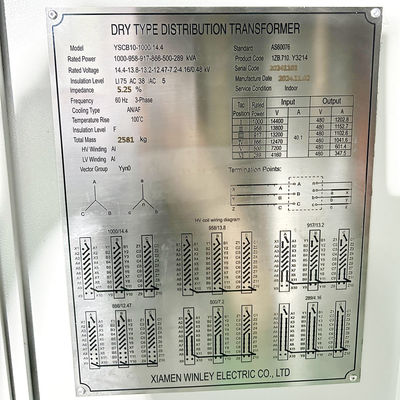

主なデータ
| トランスフォーマー仕様データ | ||||
| 違う 違う | 詳細 | ユニット | 仕様 | コメント |
| 1 | タイプ | ~ | 鋳樹脂,乾燥型 | |
| 2 | 定数容量 | kVA | 1000 | |
| 3 | 段階番号 | ~ | 3 | |
| 4 | 指定入力電圧 | V |
14400, 13800,13200,124707200, 4160
|
|
| 5 | 定数出力電圧 | V |
480Y/277
|
|
| 6 | トップタイプ | ~ | 電路外 | |
| 7 | 触れる範囲 | % | ±2*2.5% | |
| 8 | 冷却方法 | ~ | アナ/アフ | |
| 9 | 定数周波数 | Hz | 60 | |
| 10 | ベクトルグループ | ~ |
そうだ
|
|
| 11 | 隔熱クラス | ~ | F (155 について°C) | |
| 12 | 温度上昇 | K | 100 | |
| 13 | 負荷外損失 | W |
2200
|
10%の許容量 |
| 14 | 負荷中の損失 (120°C) | W | 10050 | |
| 15 | 阻力 | % | 5% | |
| 16 | 巻き物 | ~ | アルミニウム | |
| 17 | 中核材料 | ~ | シリコン鋼 | |
| 18 | サービス状態 | ~ | 室内 | |
| 19 | 海面 | M について | ≤1000 | |
仕様
| 製品仕様 | ||||||||
| 定数容量 (KVA) |
高電圧 (KV) |
低電圧 (KV) |
接続シンボル | 負荷なしの損失 (W) |
負荷中の損失 (W) |
負荷電流がない (%) |
サイズ L*W*H (mm) |
体重 (kg) |
| 100 | 6KV 6.3KV 10KV 10.5KV 11KV |
0.4KV | ディン11 そうだ |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
