| ブランド名: | WINLEY |
| モデル番号: | S-500/12 について47 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

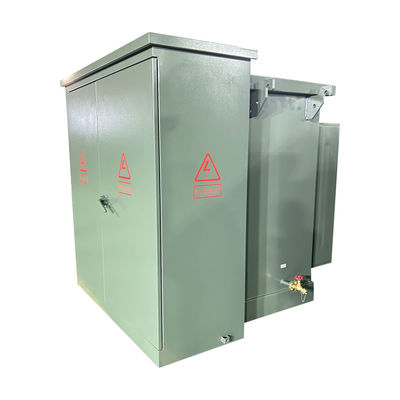

3相パッド搭載トランスフォーマー 3000Kva 24940V から 4160Y/2400 UL認証
WINLEYは,適用されるANSI®/IEEE®基準を満たす液体で満たされた三相パッドマウント配送トランスフォーマーを全ラインに提供しています.高電圧34.5kVまで,5000kVAまで,高電圧や大容量の場合,例えば電源サブステーション,産業用電力の消費などに適しています.油浸したトランスフォーマーには より良い性能と安定性があります.

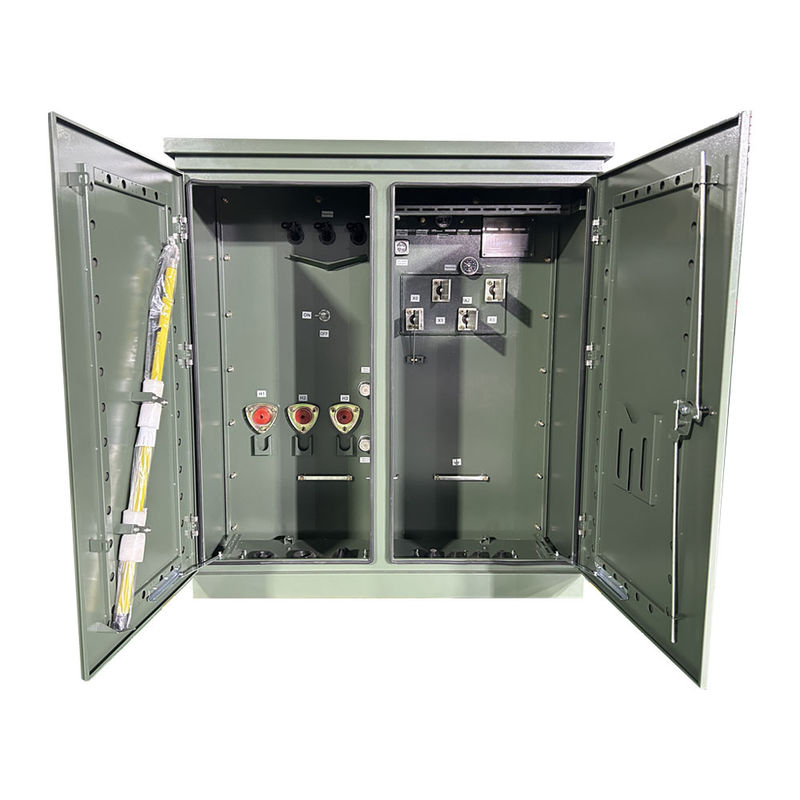

構造
主なデータ
| 段階 | 3 段階 |
| 容量 | 500KVA |
| トランスフォーマー供給型 | ラジアルフード |
| ベクトルグループ | ディーン1 |
| 主電圧 | 12470Vと4160V |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 冷却クラス | KNAN;自己冷却 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| 巻き物 | アルミニウム |
| 環境温度の評価 | 40°C |
| 音量 | 56dBA |
| 標高評価 | 海面上3300フィート (1000メートル) |
| 密室の評価 | NEMA 3R 耐候性 |
| サイズ | 標高は62'W × 60'D × 70'H |
| 体重 | 4802ポンド |
| 効率性 % | 99.30% |
技術図
パフォーマンス
1) 構造はコンパクトで合理的で,体積は小さく,同じ容量のヨーロッパ型の箱の3分の1に過ぎません.
2) 完全に密閉,完全に隔離された構造,安全障壁の設置を必要とせず,個人安全の信頼性の高い保証
3) ターミナル電源を採用し,リングネットワークまたは二重電源を実現できるさまざまな電源・システムがあります.
4) 低損失,低温上昇,高過負荷容量を持つS11油浸式電源トランスフォーマーが採用される.
5) 防護のために2つのシューズ (バックアップ保護シューズ+プラグインシューズ) が使用されます.プラグイン・フューズ・フューズは,製品の安全かつ信頼性の高い動作を保証するために,電流と温度の両重感度特性を有します.;
6) 200Aケーブルコネクタは,負荷下でプラグと脱出することができ,緊急時に負荷スイッチとして動作できます.また,隔離スイッチの特徴を持っています.
7) ローリングはDyn11接続を採用し,鉄コアは3相4列構造を採用し,製品が任意の不対称負荷の下で動作することができ,中立点は漂流しません.電圧が安定している,電源の質が高く,キャビネットは熱され,騒音は低く,雷保護性能は良好です.
8) キャビネットは,防腐設計と特殊なスプレー塗料処理を採用し,美しく,新しい,様々な環境に適しており,都市を美化する効果を達成します.
仕様
| 製品仕様 | ||||||||
| 定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
通常の使用環境
高さ: 1000m以上ではない.
環境温度は+40°C以上,-25°C以下,日平均気温差は35°C以上,年間平均気温差は20°C以上ではない.
風速は35m/sを超えない.
設置現場には爆発危険性,化学腐食,強い振動がない.
冷却方法:自然空気冷却 (AN)
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
