| ブランド名: | WINLEY |
| モデル番号: | S-10000/25 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

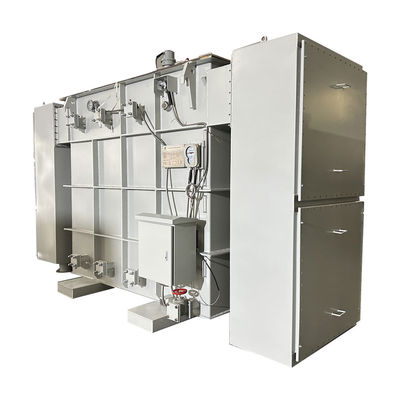

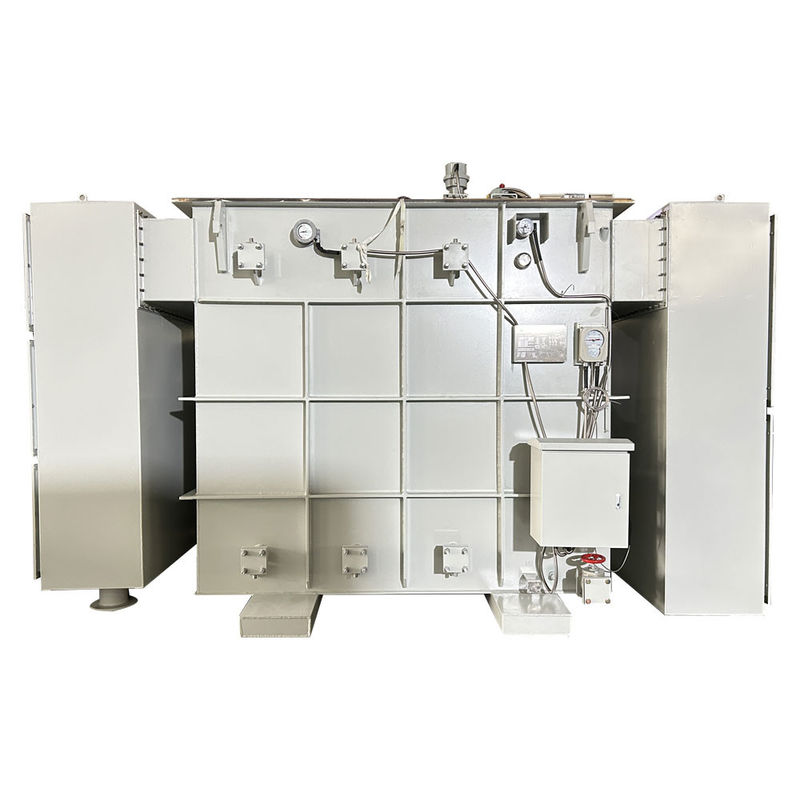

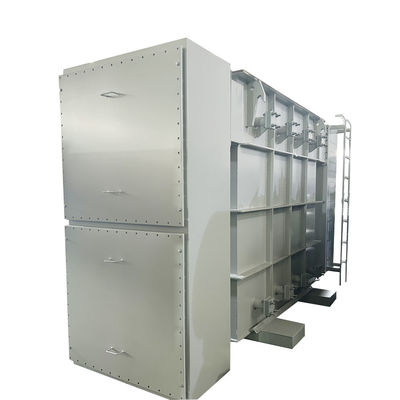

10MVA 三相サブステーション トランスフォーマー オイルタイプ ステップダウン 22.9KV から 4160V IEC60076 標準
WINLEY Electricは,現在の適用可能な ANSI,IEEE,CSA,AS,DOE規格を満たす液体で満たされた配送トランスフォーマーを全ラインに提供しています.高電圧で 44 kV までの電圧と 20 MVA までの電圧.
WINLEY Electricが設計したサブステーショントランスフォーマーは,IEC60076規格に基づいています.彼らは,トランスフォーマーコア,コイル,ボディを最適化するために先進的な国内外技術を吸収し利用します.,鉛線,オイルタンク,その他の部品. 低部分放出,低損失,低騒音,軽量,長寿命の特徴があります.
製品構造
製品図
主要データ
| 違う 違う | 詳細 | ユニット | 仕様 |
| 1 | タイプ | ~ | オイルタイプ |
| 2 | 定数容量 | kVA | 10000 |
| 3 | 段階番号 | ~ | 3 |
| 4 | 主電圧 | kV | 22.9 |
| 5 | 副電圧 | kV | 4.16Y/24 |
| 6 | トップタイプ | ~ | 負荷から離れる |
| 7 | 触れる範囲 | % | ±2*25 |
| 8 | 冷却方法 | ~ | ONAN |
| 9 | 定数周波数 | Hz | 60 |
| 10 | ベクトルグループ | ~ | ディーン1 |
| 11 | 隔熱クラス | ~ | A について |
| 12 | 温度上昇 | K | 65/60 (巻き込み/上部油) |
| 13 | 負荷外損失 | W | 9500 |
| 14 | 負荷中の損失 (75°C) | W | 45000 |
| 15 | 阻力 | % | 7 |
| 16 | 巻き物 | ~ | クー |
| 17 | 中核材料 | ~ | シリコン鋼 |
| 18 | 冷却材料 | ミネラルオイル | |
| 19 | サイズ | mm | 4000*3200*3600 (L*W*H) |
| 20 | 体重 | 体重 | 19000 |
| 21 | サービス状態 | ~ | 屋外 |
| 22 | 海面 | M について | ≤1000 |
| 23 | スタンダード | ~ | IEC60076 |
制作写真
標準機能
*炭素鋼,不使用のステンレス鋼タンク
*ブッシング:上部/横部
*隔熱液:ミネラル隔熱油,エンビロテンプTM FR3TM液体
*標準:ANSI/IEEE,DOE,CSA,AS/NS,IECなど
* 65°C の平均巻き上げ
*HVとLVのブッシング
* HVとLVのフレンズ接続
* 圧力・真空計
*液体レベル計
*液体温度計
* 圧力試験バルブ
* サンプリング装置の排水/フィルターバルブ
* タンクを持ち上げるラグ

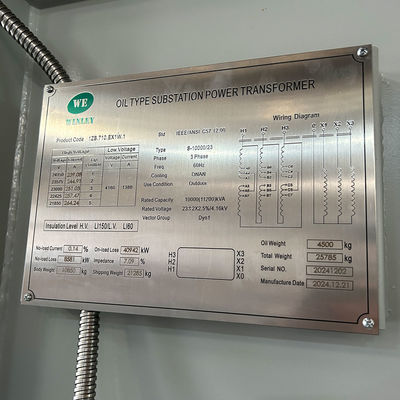

* 腐食耐性のある名札
製品仕様
|
定額容量 (kVA) |
高電圧 (KV) |
低電圧 (V) |
接続シンボル |
短回路独立性 (%) |
無負荷損失 (W) |
負荷中の損失 (W) |
サイズ W*H*D(ミリ) |
体重 (kg) |
| 800 |
4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV ほかにも |
208/120V 480/277V 600V 12470V 13200V 13800V ほかにも |
ディーン1 イイイイイ Dyn11 DD0 11歳 ほかにも |
2.7 3.1 4.35 5.75 6.0 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190*1630*1950 年 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
