| ブランド名: | WINLEY |
| モデル番号: | 1000KVA |
| MOQ: | 1ユニット |
| 価格: | $1000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

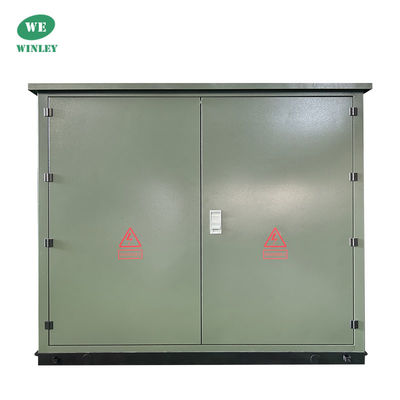

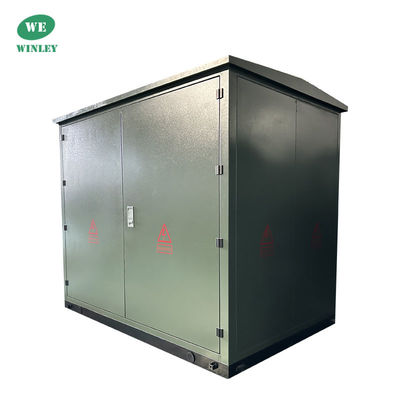

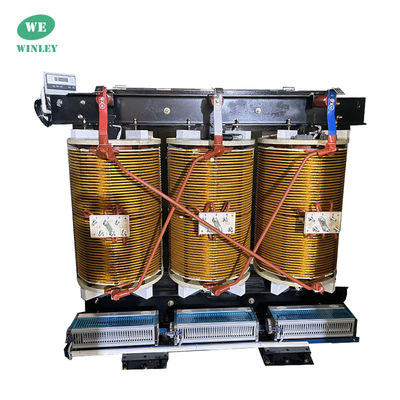

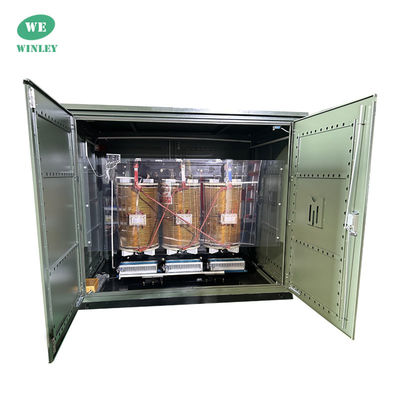

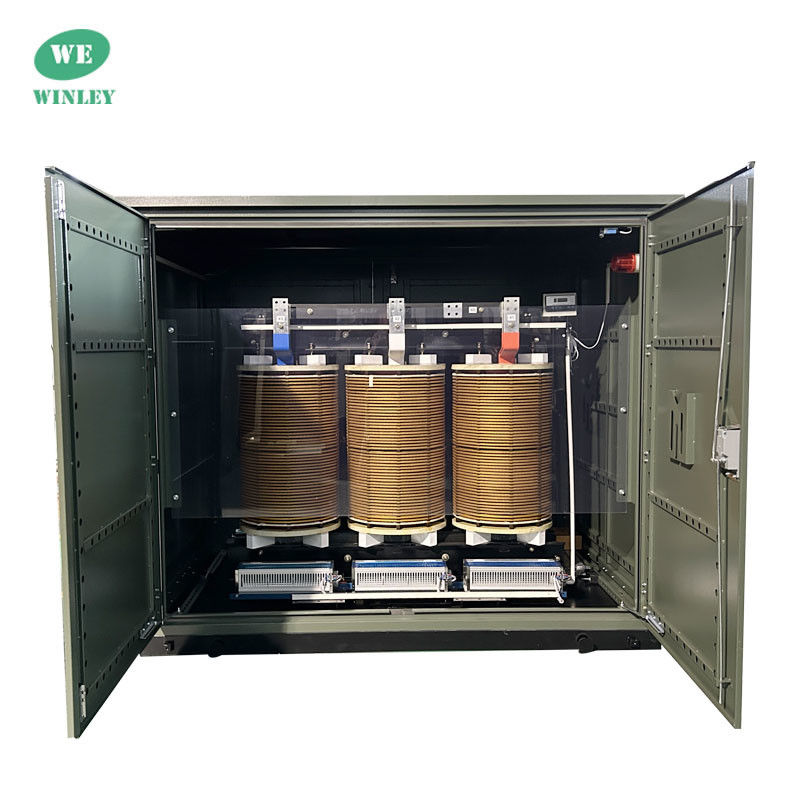

1000kva 三相型乾型真空圧浸透型トランスフォーマー VPI Hクラス 13800V
VPI トランスフォーマーは高性能で環境にやさしい,保守費が低いトランスフォーマーで,信頼性の高い電源配送を必要とする産業に最適です.優良な保温のために真空圧で浸透された巻き込みVPI トランスフォーマーは,騒音を削減し,効率を向上させ,複数の電源評価で提供されており,製造に適しています.再生可能エネルギー重要なインフラストラクチャと海洋用途
VPI トランスフォーマー主なデータ
| トランスフォーマー型 | バキュム圧浸透式 (VPI) トランスフォーマー |
| トランスフォーマー配置 | 乾燥型 換気型 |
| 段階 | 3 段階 |
| 容量 | 1 MVA (1000 KVA) |
| ベクトルグループ | ディン11 |
| 主電圧 | 13800V AC |
| 副電圧 | 480Y/277 AC |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 80°C |
| 冷却 | アナ |
| 隔熱クラス | クラスH |
| 効率基準 (s) | DOE 2016,IEEE,ANSI |
| K因子評価 (調和緩和) | K-13 |
VPI トランスフォーマー図面
格付け
VPI トランスフォーマー仕様
| 製品仕様 | ||||||||||||
| 定数容量 | 高電圧 | タッピング | 低電圧 | 接続グループID | 無負荷損失 | 負荷損失 (120°C) |
負荷損失 (75°C) |
短回路阻力 | 無負荷電流 | サイズ | 体重 | シェルサイズ |
| L*B*H | L*B*H | |||||||||||
| (KVA) | (KV) | (%) | (KV) | (W) | (W) | (W) | (%) | (%) | (mm) | (kg) | (mm) | |
| 100 | 6 6.3 6.6 10 10.5 11 |
±2×25 ±5 |
0.4 | そうだ あるいは ディン11 |
405 | 2165 | 1765 | 4 | 2 | 850×600×830 | 590 | 1250*1000*1150 |
| 125 | 480 | 2590 | 2115 | 1.8 | 870×650×890 | 650 | 1300*100*1300 | |||||
| 160 | 560 | 3100 | 2530 | 1.8 | 900×710×930 | 800 | 1300*1100*1350 | |||||
| 200 | 655 | 3970 | 3240 | 1.6 | 840×750×880 | 880 | 1350*1100*1500 | |||||
| 250 | 760 | 4675 | 3815 | 1.6 | 990×770×1030 | 1050 | 1400*1150*1550 | |||||
| 315 | 880 | 5610 | 4575 | 1.1 | 1020×790×1080 | 1260 | 1450*1150*1550 | |||||
| 400 | 1040 | 6630 | 5410 | 1.4 | 1060×880×1180 | 1570 | 1450*1200*1600 | |||||
| 500 | 1200 | 7945 | 6480 | 1.4 | 1090×900×1220 | 1785 | 1500*1200*1700 | |||||
| 630 | 1400 | 9265 | 7560 | 1.3 | 1200×920×1150 | 1860 | 1600*1200*1700 | |||||
| 800 | 1695 | 11560 | 9430 | 1.3 | 1260×920×1200 | 2180 | 1650*1200*1800 | |||||
| 1000 | 1985 | 13345 | 10885 | 1.1 | 1320×950×1250 | 2590 | 1750*1300*1800 | |||||
| 1250 | 2385 | 15640 | 12760 | 6 | 1.1 | 1350×980×1320 | 2980 | 1750*1350*1900 | ||||
| 1600 | 2735 | 18105 | 14770 | 1.1 | "400×1120×1400" | 3580 | 1800*1400*2000 | |||||
| 2000 | 3320 | 21250 | 17335 | 1 | 1440×1120×1520 | 4070 | 1850*1450*2200 | |||||
| 2500 | 4000 | 24735 | 20180 | 1 | 1500×1120×1640 | 4820 | 1900*1500*2200 | |||||
VPI トランスフォーマー 適用する
Vacuum Pressure Impregnated (VPI) dry type power transformers are primarily designed for stepping down high voltages from transmission and distribution systems to lower voltages which can be utilized in commercial産業,機関,または公益用途.彼らは,室内および屋外の両方のアプリケーションに理想的に適しており,信頼性の高いトラブルフリーサービスの多くの年を提供するために最小限の保守を必要とします.
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
