| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | ISO,CE |
| モデル番号: | 200VA |
| 最小注文数量: | 100Units |
| 価格: | $5-$1000 |
| パッケージの詳細: | パレット |
| 受渡し時間: | 10-15days |
| 支払条件: | T/T |
| 供給の能力: | 10000units/month |
| コイル数: | 単巻変圧器 | 段階: | 1段階 |
|---|---|---|---|
| 材料: | 銅線 | 出力電圧: | AC18V×2 |
| 適用: | 音響照明設備 | 中心材料: | 0.27mm |
| 温度の上昇: | <60> | 冷却方法: | 空冷 |
| ハイライト: | 200VA円環形状の分離の変圧器,200VA低電圧の照明変圧器,円環形状の分離の変圧器18VAC 0V 18VAC |
||

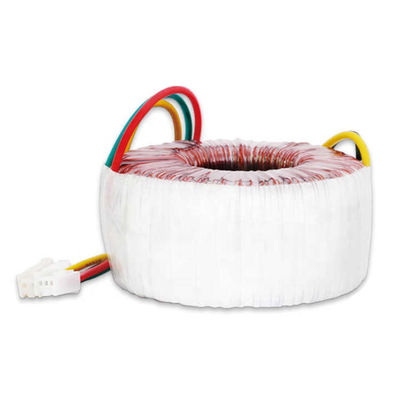

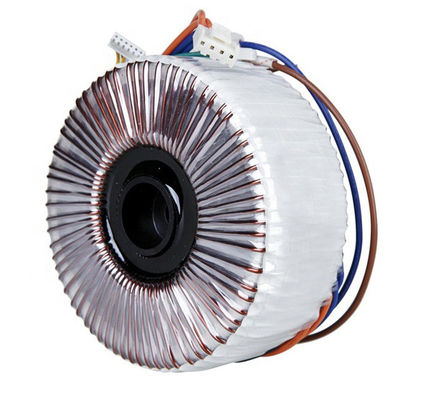

200VA オーディオ照明装置トロイダル トランスフォーマー 18VAC 0V 18VAC
特徴
1)。電気効率が高く、エアギャップのない鉄心です。
2)。形も大きさも小さい。
3)。磁気干渉が少なく、磁束漏れが少なく、電磁放射が少ない。
4)。使用温度が低く、鉄損が少なく、昇温が遅い。
5)。取り付けが簡単です。
仕様
| アイテム | 説明 |
| 容量 | 200VA |
| 周波数 | 50/60Hz |
| 最大。温度 | 60℃ |
| 温度上昇 | 60℃未満 |
| 絶縁クラス | B/F |
| 電圧比 | AC110V×2～18V×2 |
| 巻線材 | 銅 |
| 絶縁抵抗 | 一次-二次：500V DC 100MΩ/1次-2次間 DC500V 100MΩ以上 |
| 巻線ターンの短絡 | PRI。入力: 440V AC 150HZ/一次および二次故障なし) |
| ハイポットテスト | PRI.-SEC.: 4.2KV/5mA/2S / 一次側、二次側ともに故障しないこと) |
| 取付金具プレート | 提供された |
| ゴムガスケット | 提供された |
| 規格 | VDE0550/IEC204-1/IEC61558/EC439 |
| 保証 | 24ヶ月 |
VAの計算
1. 変圧器の 2 次巻線定格 (変圧器のケースに印刷またはタグが付いています) を読みます。これにより、5V、500mA などの定格が得られます。
電圧と電流を乗算して VA を受け取ります。
例: 5V × 500mA (または 0.5A) は 2.5VA となります。
2.式 VA (一次) が VA (二次) に等しい、または VA (p)=VA(s) のように、二次巻線の VA 値を一次巻線の VA 定格に変換します。
たとえば、2.5VA の二次電圧の場合、一次電圧が 120V の場合、電流は A (p) = VA(s) / V(p) となります。A(p) = 2.5 / 120 = 0.020833(約 21mA) となります。
これは、単一入力巻線/単一出力巻線トランスの計算です。
3. 複数の二次巻線を持つ変圧器には個別の VA 定格を追加します。
二次巻線の場合 1 = 5VA（500mA）
二次巻線 2 = 24V (100mA)
セカンダリ VA の合計 = ( 5 X 0.5 ) + ( 24 X 0.1 ) = 4.9VA
プライマリ VA は依然としてセカンダリ VA の合計と等しくなります。
よくある質問
1. Q: サンプルを注文できますか?
A: はい、品質をテストしてチェックするためのサンプル注文を歓迎します。
2. Q: リードタイムはどれくらいですか?
A: サンプル時間は 3 ～ 7 日、通常は DHL、UPS、FedEx などで発送します。大量生産時間は7〜25日です。
3. Q: 保証期間はどのくらいですか?
A: B/L から 24 か月。付属品に問題がある場合は、破損した付属品の写真を提供していただければ、無料サービスを提供します。商品の数に応じて、破損しやすい付属品を無料で提供いたします。必要に応じて技術サポートも提供いたします。
4. Q: OEM/ODM は利用できますか?
A: はい、そうです！当社は独自の研究開発チームを持つメーカーであり、顧客の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス:
ａ．カスタマイズされた色と特別な機能。
b.カスタマイズされたボックス。
c.顧客のロゴを印刷します（MOQ：≥10個）。
d.製品に関するその他のアイデアを、私たちが設計して製品化するお手伝いをいたします。上記のカスタマイズされたサービスは、生産前に確認する必要があります。
5. Q: 製品の品質を管理するにはどうすればよいですか?
A: 当社はコア技術を所有しており、あらゆる種類の製品が CE 証明書を保持しています。当社にはプロのエンジニアがいます。作業者は図面通りに製品を作ることが厳しく求められます。各工程に技術指導者を配置し、QC責任者が定期的に生産検査を行います。生産時には製品の性能テストを行い、製品が完成したら総合的な品質テストを行います。
