Usage: | Railway station | Primary voltage: | 160V |
---|---|---|---|
Secondary voltage: | 40VAC | Dielectric strength: | 4KV/5mA |
Material: | UL Approved Materials | Output current: | 30A |
Frequency: | 50Hz or 60Hz | Core material: | Crgo Silicon Steel |
ハイライト: | 駅の円環形状の電源変圧器,駅Tansformer 160VACへの40VAC,1200W円環形状の電源変圧器 |

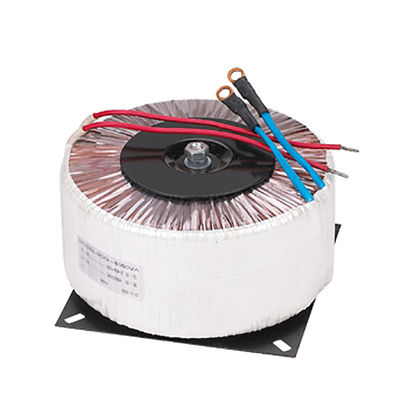

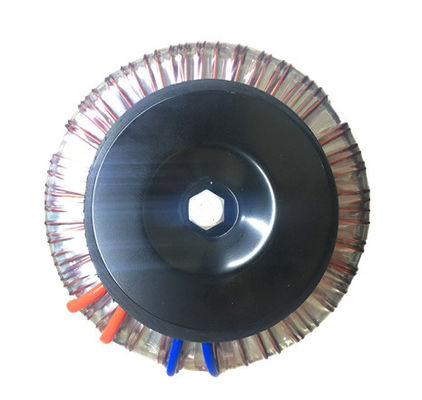

40VAC/30A への 1200W 鉄道駅のトロイダル Tansformer 160VAC
特徴
1)。真空エポキシ封止
2)。小さな寸法
3)。幅広い用途
4)。リードタイプ出力
5)。電圧: カスタマイズすることができます
仕様
アイテム | 説明 |
容量 | 1200VA |
周波数 | 50/60Hz |
最大。温度 | 60℃ |
温度上昇 | 60℃未満 |
絶縁クラス | B/F |
電圧比 | AC160V~AC40V |
巻線材 | 銅 |
絶縁抵抗 | 一次-二次:500V DC 100MΩ/1次-2次間 DC500V 100MΩ以上 |
巻線ターンの短絡 | PRI。入力: 440V AC 150HZ/一次および二次故障なし) |
ハイポットテスト | PRI.-SEC.: 4.2KV/5mA/2S / 一次側、二次側ともに故障しないこと) |
取付金具プレート | 提供された |
ゴムガスケット | 提供された |
規格 | VDE0550/IEC204-1/IEC61558/EC439 |
保証 | 24ヶ月 |
VAの計算
1. 変圧器の 2 次巻線定格 (変圧器のケースに印刷またはタグが付いています) を読みます。これにより、5V、500mA などの定格が得られます。
電圧と電流を乗算して VA を受け取ります。
例: 5V × 500mA (または 0.5A) は 2.5VA となります。
2.式 VA (一次) が VA (二次) に等しい、または VA (p)=VA(s) のように、二次巻線の VA 値を一次巻線の VA 定格に変換します。
たとえば、2.5VA の二次電圧の場合、一次電圧が 120V の場合、電流は A (p) = VA(s) / V(p) となります。A(p) = 2.5 / 120 = 0.020833(約 21mA) となります。
これは、単一入力巻線/単一出力巻線トランスの計算です。
3. 複数の二次巻線を持つ変圧器には個別の VA 定格を追加します。
二次巻線の場合 1 = 5VA(500mA)
二次巻線 2 = 24V (100mA)
セカンダリ VA の合計 = ( 5 X 0.5 ) + ( 24 X 0.1 ) = 4.9VA
プライマリ VA は依然としてセカンダリ VA の合計と等しくなります。
よくある質問
1. Q: サンプルを注文できますか?
A: はい、品質をテストしてチェックするためのサンプル注文を歓迎します。
2. Q: リードタイムはどれくらいですか?
A: サンプル時間は 3 ~ 7 日、通常は DHL、UPS、FedEx などで発送します。大量生産時間は7〜25日です。
3. Q: 保証期間はどのくらいですか?
A: B/L から 24 か月。付属品に問題がある場合は、破損した付属品の写真を提供していただければ、無料サービスを提供します。商品の数に応じて、破損しやすい付属品を無料で提供いたします。必要に応じて技術サポートも提供いたします。
4. Q: OEM/ODM は利用できますか?
A: はい、そうです!当社は独自の研究開発チームを持つメーカーであり、顧客の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス:
a.カスタマイズされた色と特別な機能。
b.カスタマイズされたボックス。
c.顧客のロゴを印刷します(MOQ:≥10個)。
d.製品に関するその他のアイデアを、私たちが設計して製品化するお手伝いをいたします。上記のカスタマイズされたサービスは、生産前に確認する必要があります。
5. Q: 製品の品質を管理するにはどうすればよいですか?
A: 当社はコア技術を所有しており、あらゆる種類の製品が CE 証明書を保持しています。当社にはプロのエンジニアがいます。作業者は図面通りに製品を作ることが厳しく求められます。各工程に技術指導者を配置し、QC責任者が定期的に生産検査を行います。生産時には製品の性能テストを行い、製品が完成したら総合的な品質テストを行います。
