段階: | 単一 | 評価される容量: | 100kVA |
---|---|---|---|
冷却方法: | オナン;自冷式 | 頻度: | 60のHz |
インピーダンス: | 4.5% | 絶縁材のクラス: | E |
温度の上昇: | 65°C | 材料: | 銅/アルミニウム |
ハイライト: | 単相パッドマウント変圧器、100KVA パッドマウント変圧器、12470GrdY 油式変圧器,100KVA Pad Mount Transformer,12470GrdY Oil Type Transformer |

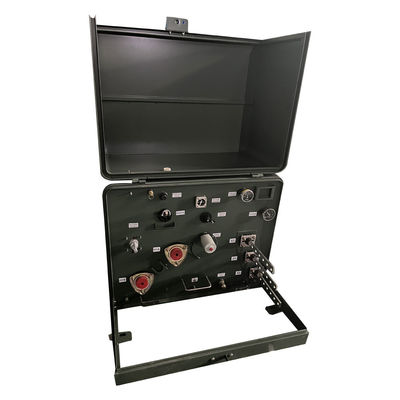

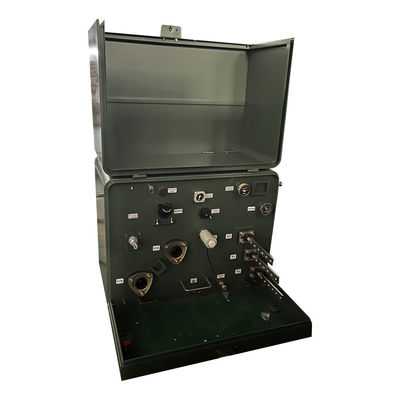

100 KVA シングルフェーズパッドマウント トランスフォーマーオイル 12470GrdY
概要
シングルフェーズパッドマウントトランスフォーマーとは,油浸した配送トランスフォーマーである.伝統的なトランスフォーマーは,箱型シェルで設計されている.それは,小さいサイズ,軽量,低騒音住宅区,商業センター,病院,公園,学校などで広く使用されています.単相パッドを搭載したトランスフォーマーが自己冷却されています.ループまたは放射性フードで利用可能ANSI/CSA/IEEEの基準を満たすか超えている.
特徴
1. ループ給餌操作のための外側を固定した2つの普遍的な高電圧ブッシングプールは,放射線給餌操作のための外側を固定した1つのブッシングプールは,
2.3つの外側を固定した低電圧ブッシングで,取り外れる接地ベルトを備えた完全に隔離された中性端末を含む.
3. 彫刻されたブーシング・マウント; 油槽の底部.
4自動減圧装置
5. 酸化抑制剤を搭載した電気性ミネラルオイル
6蓋とオイルコンパクトの上面をドームで覆い 水の保持を防止します
7. 油詰め/油レベルプラグ; 油流出プラグ; タンク接地規定
8. 耐腐蝕性ロック装置 固定ペンタヘッドのセキュリティボルト,浮遊ナッツとハンドロック
仕様
定額容量 | 電圧比 | ベクトルグループ | 負荷なしの損失 (kw) | 阻力 |
30kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.1 | 4% |
50kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.13 | 4% |
100kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.2 | 4% |
200kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.34 | 4% |
315kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.42 | 4% |
500kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 0.6 | 4% |
1000kva | 380v/3kv/6kv/11kv/33kv | Dyn11/Yd11/Yyno | 1.15 | 4.50% |
1250kva | 6kv/11kv/33kv | Dyn11/Yd11/Yyno | 2 | 4.50% |
2500kva | 11kv/33kv | Dyn11/Yd11/Yyno | 2.3 | 4.50% |
4000kva | 11kv/33kv | Dyn11/Yd11/Yyno | 2.8 | 4.50% |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
