| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | UL,CE,ISO |
| モデル番号: | 2500KVA |
| 最小注文数量: | 1Unit |
| 価格: | $1000-$150000 |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 30days |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| 定額容量: | 100VA～5000KVA | 段階: | 3つ目 |
|---|---|---|---|
| エンクロージャの保護レベル: | NEMA3R | 頻度: | 50hz/60hz |
| 隔熱クラス: | F/H | 材料: | 銅 |
| 証明書: | UL、CE、ISO | スタンダード: | ANSI、IEC |
| ハイライト: | 2500KVA 乾式絶縁変圧器、乾式絶縁変圧器 NEMA3R、ANSI 乾式変圧器,Dry Type Isolation Transformer NEMA3R,ANSI Dry Type Transformer |
||

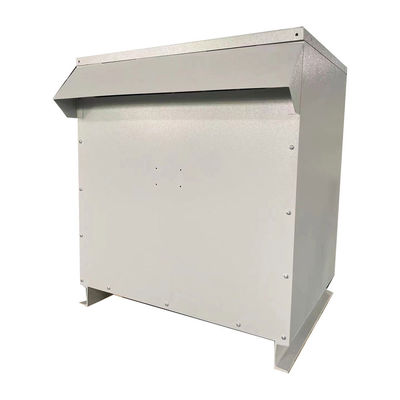

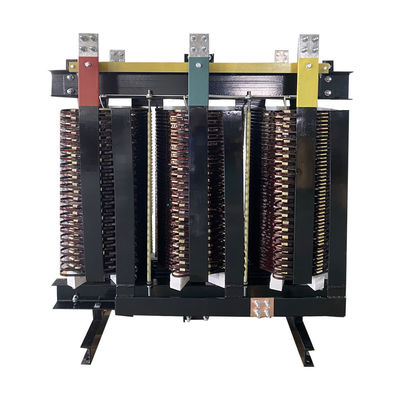

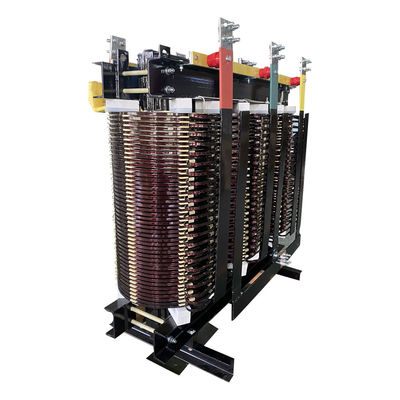

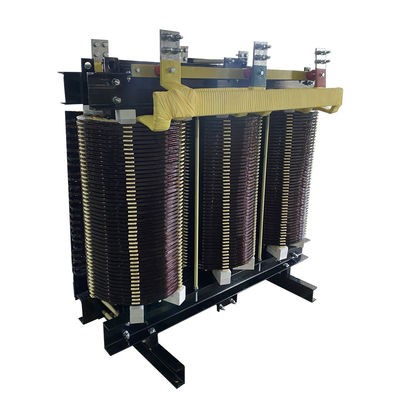

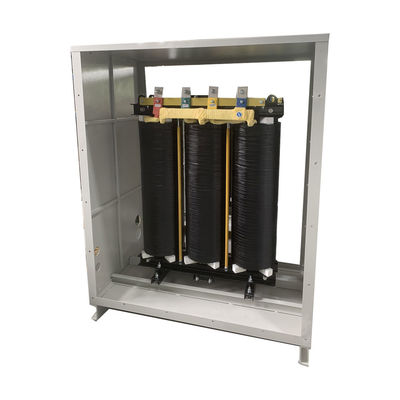

2500KVA 3相乾式隔離トランスフォーマー NEMA3R
特徴
1トランスフォーマーのエネルギー消費効率は,一般製品よりも8~15パーセントポイント高い99.26%に達します.
2容器は,AWS認証 (アメリカ電気技術協会の認証) の要件を満たしています.耐雨性能がNEMA3R基準を満たす (北米の屋外収納の要件).
3. 高い安全性 - VPI トランスフォーマーには燃焼性のある樹脂がない,ハロゲンのない,燃焼性のないサポート,および使用中の炎阻害剤があります.それは爆発し,有毒なガスを放出しません.環境に害を与えない温度や塵や汚染に敏感ではありません.
4操作の部分放出は小さく,決して割れることはありません.その安全特性により,特に高い防火要件と人口密度の高い場所に適しています.
主なデータ
| 製品名 | 2500KVA 3相乾式隔離トランスフォーマー NEMA3R |
| タイプ | 乾燥型 |
| 巻き物 | 銅線またはアルミニウム線 |
| 容量 | 25KVAから2500KVA |
| 入力電圧 | カスタマイズ |
| 出力電圧 | カスタマイズ |
| 頻度 | 50/60Hz |
| 接続タイプ | DYN11/YYN0 |
| 隔熱レベル | F/H |
| 保護レベル | NEMA3R |
| 圧迫性試験 | プライマリからセカンドリー2.5KV/min; |
| 主要から安全地へ2.5KV/min | |
| 安全地面への次要1.5KV/分 | |
| 断熱抵抗 | プライマリーからセカンドリー 2500V>100メガオム; |
| セキュリティ・グラウンドへのプライマリー 2500V>100メガオム | |
| セキュリティ・グラウンドに準拠した 1500V>100メガオム | |
| 地面抵抗 | 25A<100milliohm |
| インダクション 抵抗 電圧 試験 | 125Hz / 800V / 60s |
| 冷却方法 | 天然冷却や空気冷却 |
| 温度 の 上昇 | ≤125K |
| 変換比 | <3% |
| 空気流 | <3% |
| 阻力電圧 | 約4.5% |
| 総損失 | 4% |
| 効率性 | 80%~99% |
| 動作温度 | -15°C~40°C (40°C,90%R.H.,56日) |
| 貯蔵温度 | -25°C~100°C ((40°C,90%R.H.,56日) |
| 証明書 | UL,CE,ISO |
仕様
| 定数容量 | 高電圧 | 低い | 接続シンボル | 負荷なしの損失 | 負荷中の損失 | 負荷電流がない | 体重 | 短回路独立性 |
| (KVA) | (KV) | 電圧 | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | ディン11 そうだ |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
