| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | 1000KVA |
| 最小注文数量: | 1Unit |
| 価格: | $1000-$150000 |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 30days |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| タイプ: | オイル式パッド搭載 | 段階: | 3 |
|---|---|---|---|
| インピーダンス: | 4.5% | 容量: | 1mva |
| 一次電圧: | 4100V またはカスタマイズされた | 二次電圧: | 480V またはカスタマイズされた |
| 頻度: | 60Hz | 温度の上昇: | 65°C |
| ハイライト: | パッドマウント三相変圧器、降圧三相変圧器、1 Mva 油式変圧器,Step Down 3Phase Transformer,1 Mva Oil Type Transformer |
||

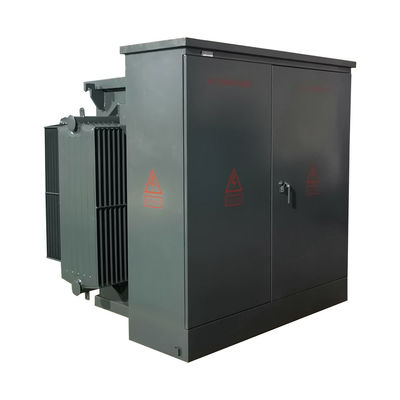

1 Mva パッド マウント三相変圧器 4160v から 480v 降圧
特徴
1. 五頭ボルトエントリーアセンブリ
2. 高発火点絶縁流体
3. 非PCB絶縁液
4. 不正行為防止ハウジング

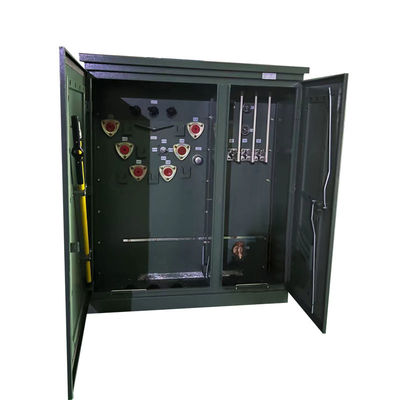

5. ヒンジ付きフロントコンパートメントドア、パッドロック可能
6. NEMA 3R 配線コンパートメント
7. ホットスティック付属、HV ドアマウント
性能特性
1) 油貯蔵タンクがなく、蓋に給油、油面表示、圧力開放弁が一体となった装置が付いています。
2) 変圧器の梱包時、真空注油工程を行い、変圧器内の水分を完全に除去します。
3) 密封後、変圧器油は空気と接触しないため、酸素や水分が変圧器に浸入し、性能劣化（材料や油の劣化）につながるのを効果的に防ぎます。
4) ボックスは波形のラジエタータンクで、冷却機能だけでなく「呼吸」機能もあります。波形ラジエーターの弾性により、温度変化によるオイル量の変化を補償します。
仕様
| 定格出力 | 電圧グループ(kV) | 損失(kW) | 重量(kg) | （んん） | ゲージ | ||||||||||
| 接続方法 | 無負荷 | 負荷 | 無負荷電流 | インピーダンス電圧 | (左) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | 機械 | 油 | きもい | 寸法 | 垂直 | 水平 | |||
| 50 | 0.4 | ダイナ11 Yd11 Dyn5 Yyn0 |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670年 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790年 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780年 | 1960年 | 880 | 1900年 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960年 | 2020年 | 940 | 1920年 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070年 | 1010 | 2010年 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495年 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775年 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000年 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740年 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840年 | 2490 | 1070 | 1070 | ||||
生産工程
よくある質問
1. Q: サンプルを注文できますか?
A: はい、品質をテストしてチェックするためのサンプル注文を歓迎します。
2. Q: リードタイムはどれくらいですか?
A: サンプル時間は 3 ～ 7 日、通常 DHL、UPS、FedEx などで発送します。量産時間は7〜25日です。
3. Q: 保証期間はどのくらいですか?
A: B/L から 24 か月。付属品に問題がある場合は、破損した付属品の写真を提供していただければ、無料サービスを提供します。商品の数に応じて、破損しやすい付属品を無料で提供いたします。必要に応じて技術サポートも提供いたします。
4. Q: OEM/ODM は利用できますか?
A: はい、そうです！当社は独自の研究開発チームを持つメーカーであり、顧客の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス:
ａ．カスタマイズされた色と特別な機能。
b.カスタマイズされたボックス。
c.顧客のロゴを印刷します（MOQ：≥10個）。
d.製品に関するその他のアイデアを、私たちが設計して製品化するお手伝いをいたします。上記のカスタマイズされたサービスは、生産前に確認する必要があります。
5. Q: 製品の品質を管理するにはどうすればよいですか?
A: 当社はコア技術を所有しており、あらゆる種類の製品が CE 証明書を保持しています。当社にはプロのエンジニアがいます。作業者は図面通りに製品を作ることが厳しく求められます。各工程に技術指導者を配置し、QC責任者が定期的に生産検査を行います。生産時には製品の性能テストを行い、製品が完成したら総合的な品質テストを行います。
