| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | 1000KVA |
| 最小注文数量: | 1Unit |
| 価格: | $1000-$150000 |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 30days |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| 段階: | 三相 | 頻度: | 60Hz |
|---|---|---|---|
| 絶縁材のレベル: | Eクラス | 評価される容量: | 225 KVA |
| ベクトル グループ: | ダイナミック1 | 冷却クラス: | KNAN;自己冷却される |
| インピーダンス: | 5.8% | 巻く材料: | 銅 |
| ハイライト: | 225 KVAオイルのタイプ変圧器,パッドの台紙オイルのタイプ変圧器,三相変圧器4160V |
||

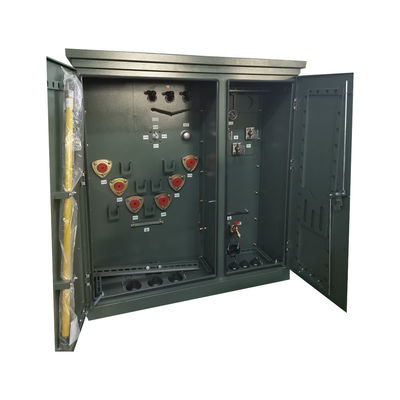

225 KVA パッドマウント 3 段階 オイル型 トランスフォーマー 4160V から 480
性能特性
1) 油タンクがないため トランスフォーマーの高さが低くなり,設置スペースと輸送コストを節約できます.
(2) 波紋ラジエータの弾性により,温度変化による油体積の変化を補うことができる.
3) 箱は波紋ラジエータタンクで,冷却機能だけでなく"呼吸"機能も備えています.
4) トランスフォーマーオイルが空気と接触しないこと酸素と水がトランスフォーマーに浸透するのを効果的に防止し,性能の低下 (材料と油の老化) を引き起こします..
5) 高電圧と低電圧の新構造,合理的なオイル管の配置と接続により,機械的な強度とショートカット防止の能力が増加します.
6) より良い冷却効果を生み出すために,縦方向のオイル経路を持つ螺旋回路を使用します.短回路防止の電力の能力を強化するためにループの端面の効果的なサポートを改善します.
仕様
| 定額容量 | 電圧群 (kV) | 損失 (kW) | 体重 (kg) | (mm) | 計量 | ||||||||||
| 接続方法 | 負荷なし | 負荷 | 無負荷電流 | 阻力電圧 | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | 機械 | オイル | 総額 | サイズ | 垂直 | 横軸 | |||
| 50 | 0.4 | ディン11 Yd11 ディン5 そうだ |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
