評価される容量: | 167KVA | ベクトル グループ: | II6 |
---|---|---|---|
変圧器構成: | 液体の満たされたパッドは取付けた | 供給のタイプ: | ループ供給 |
冷却方法: | ONAN/KNAN;自己冷却される | 頻度: | 50Hz/60Hz |
温度の上昇: | 65°C | 絶縁材のレベル: | E |
ハイライト: | 167kVA 単相変圧器,240v銅単相トランスフォーマー,液体で満たされたパッド搭載トランスフォーマー |

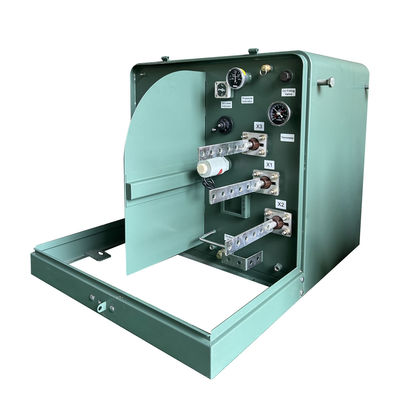

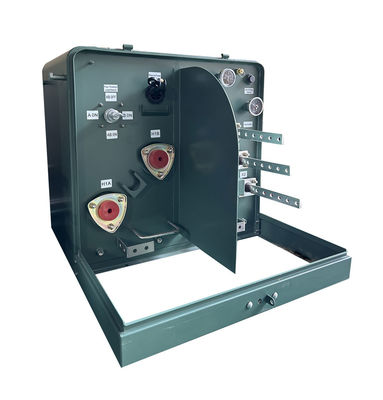

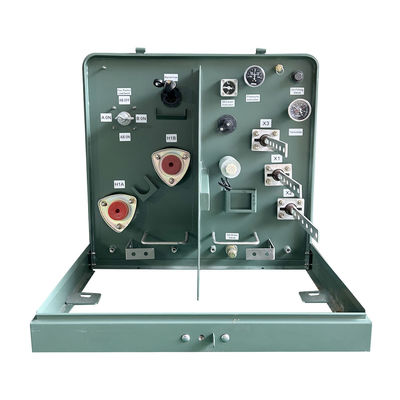

167kVA パッド取り付け単相変圧器 12.4kv 240v 銅線
仕様
25kva-500kva単相パッドマウント変圧器 | ||||||
定格容量(kVA) | 高い | 低電圧(v) | 接続記号 | 標準 | 短絡インピーダンス(%) | 効率 |
電圧(v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0、II6 | IEEE/ANSI/DOE | 1.0~4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
特徴
• ANSI®、IEEE®、および NEMA® 規格を満たす、またはそれを超える
• 配電変圧器に関する DOE エネルギー効率基準 10 CFR Part 431 に適合
• タンクのコーティングは IEEE Std C57.12.28™-2005 および IEEE Std C57.12.29™-2005 規格を超えています (ステンレス鋼ユニットのみ)。
• IEEE Std C57.12.28™-2005 標準エンクロージャ完全性要件に完全準拠
• レーザー彫刻されたネームプレート
• 埋め込み式ステンレススチール製リフト機構
• タンクの接地規定
• 自動圧力リリーフ装置
• 電気グレードの鉱物油
• ステンレス鋼のヒンジピンとバレルを備えたヒンジ付きドア
• 位置合わせが簡単なフローティングロックポケット
• 脱落防止ステンレススチール製五頭ドアロックボルト
• オイルの充填と排出の規定
• 取り外し可能な敷居
• 溶接ドーム型タンクカバー
• 高電圧ブッシングウェル - 200 A
生産工程
よくある質問
1. Q: サンプルを注文できますか?
A: はい、品質をテストしてチェックするためのサンプル注文を歓迎します。
2. Q: リードタイムはどれくらいですか?
A: 大量生産時間は 15 ~ 25 日です。
3. Q: 保証期間はどのくらいですか?
A: B/L から 24 か月。付属品に問題がある場合は、破損した付属品の写真を提供していただければ、無料サービスを提供します。商品の数に応じて、破損しやすい付属品を無料で提供いたします。必要に応じて技術サポートも提供いたします。
4. Q: OEM/ODM は利用できますか?
A: はい、そうです!当社は独自の研究開発チームを持つメーカーであり、顧客の図面や要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス:
a.カスタマイズされた色と特別な機能。
b.カスタマイズされたボックス。
c.お客様のロゴを印刷します。
d.製品に関するその他のアイデアを、私たちが設計して製品化するお手伝いをいたします。上記のカスタマイズされたサービスは、生産前に確認する必要があります。
5. Q: 製品の品質を管理するにはどうすればよいですか?
A: 当社はコア技術を所有しており、あらゆる種類の製品が CE 証明書を保持しています。当社にはプロのエンジニアがいます。作業者は図面通りに製品を作ることが厳しく求められます。各工程に技術指導者を配置し、QC責任者が定期的に生産検査を行います。生産時には製品の性能テストを行い、製品が完成したら総合的な品質テストを行います。
