評価される容量: | 150KVA | プライマリ・ボルト: | 13800Vまたは個別化 |
---|---|---|---|
二次電圧: | 208V | 頻度: | 50Hz/60Hz |
冷却方法: | ONAN/KNAN | インピーダンス電圧: | 4.5% |
トランスフォーマー供給型: | ループ供給 | 絶縁定格: | E級 隔熱 - 120°C,248°F |
ハイライト: | 150KVA パッドマウント電気トランスフォーマー,パッドマウント電圧トランスフォーマー 13.8KV,油浸した電気トランスフォーマー |

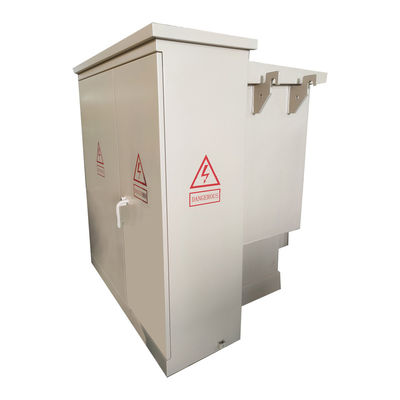

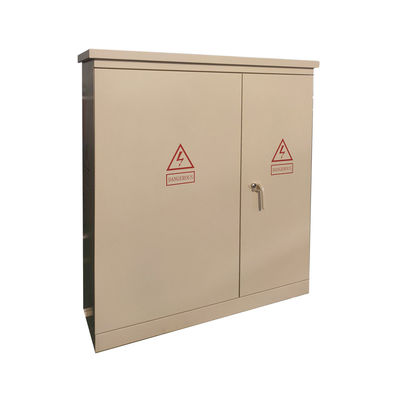

150KVA 3相パッドマウント 電動トランスフォーマー オイル 13.8KV 浸透
特徴

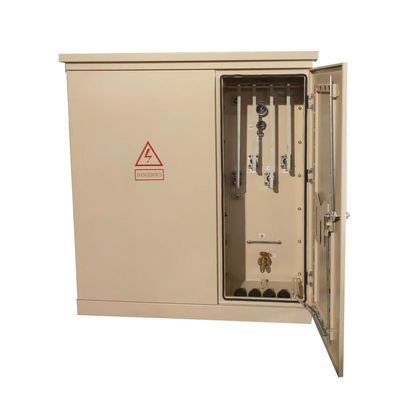

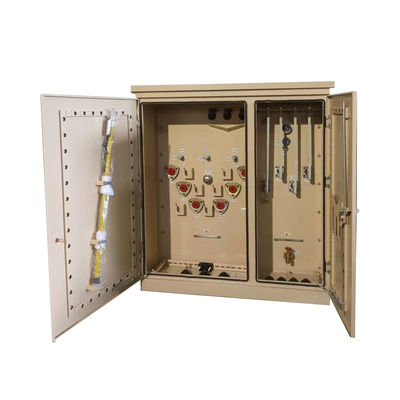

1. 終了接続
1) 主要電源ケーブルは肘コネクタで接続されています.
2) 外部にブッシュを固定したブッシュ井戸
(3) 積載ブレーキまたは積載ブレーキ以外のブーキ
4) 二次端末 NEMA 4孔,6孔,8孔,10孔または12孔のスペード付きの外側に固定されたブッシング,スペードサポートが利用可能である.
2保護装置
1) バイエネット・ファイューズ 部分電流制限ファイューズ
(2) 自動動作圧縮装置
3) オイルレベル計
4) オイル温度計
5) 圧力真空計
6) サンプラー付きの排水バルブ
7) 配送クラス,金属酸化物アトラスター,3~36kV
8) 配送クラス,バルブ型雷器,3〜27kV
3プライマリー 切り替え
位置変更装置
2) 4 位置 負荷停止スイッチ,ホットスティックで操作でき,修理と保守に柔軟性があります.
主なデータ
トランスフォーマー型 | パッドを装着し,コンパートメント型 |
トランスフォーマー配置 | 液体で満たされたパッド |
段階 | 3 段階 |
容量 | 150KVA |
ベクトルグループ | DYN1 |
主電圧 | 13800V |
主電圧クラス | 15kVクラス |
副電圧 | 208Y/120 |
2次BIL | 30KV |
頻度 | 60 Hz |
温度 の 上昇 | 65°C |
隔熱評価 | E級 隔熱 - 120°C,248°F |
冷却クラス | KNAN;自己冷却 |
タップチェンジャー | 5 ポジションのタップ交換器 |
阻力 (典型的な) | 1.2-6.0% 典型的な |
巻き物 | 銅 |
環境温度の評価 | 40°C |
音量 | 55dBA |
効率性 % | 99.10% |
仕様
3相パッド搭載トランスフォーマーに関する技術データ | |||||||
定額容量 | 損失 (w) | 尺寸 (mm) | 体重 (kg) | ||||
負荷なしの損失 (W) | 負荷中の損失 | W | D | H | オイル重量 (L) | 総重量 (kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
