| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-167/35 について |
| 最小注文数量: | 1 ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| 段階: | 単一フェーズ | 容量: | 10〜500Kva |
|---|---|---|---|
| 冷却方法: | ONAN/KNAN | 頻度: | 50Hz/60Hz |
| 一次電圧: | 34500GrdY/19920 または オーダーメイド | 二次電圧: | 120/240V または オーダーメイド |
| インピーダンス: | 10.0〜4.5% | 絶縁材のクラス: | A/F |
| ハイライト: | 単相変圧器 34.5kV,167kVA ポールマウント トランスフォーマー,ONAN 単相トランスフォーマー |
||

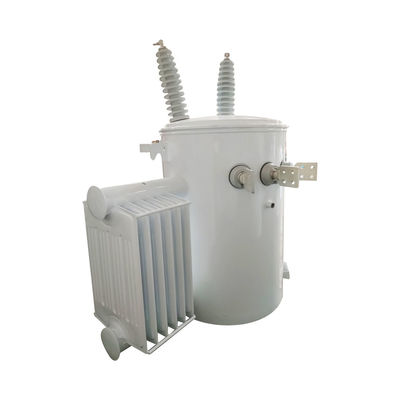

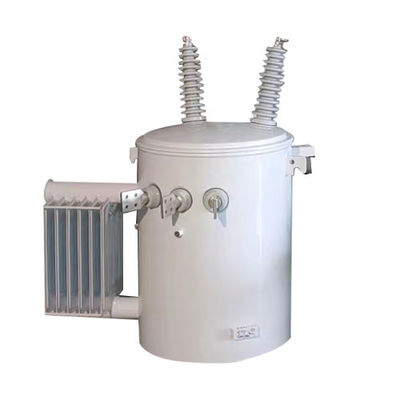

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva ポールマウント 配送 単相変圧器 34.5kv から 240v
構造的特徴
1タンクの蓋には高圧ポルセランのブッシングがあり,リング端末が付属しており,アルミまたは銅ケーブルを収納できます.
2タンクカバーの円形縫合構造は,ストレスの均等な分布と信頼性の高い密封を保証します.
3タンク壁のリングボルトは低電圧ブーシングとターミナルとして機能し,チーンで覆われています.
4このアイテムは,自閉可能な圧力解消バルブと付属しています.
5ANSI 規格によると トランスフォーマーの上部と下部の懸垂フックが対応しています
6タンクの地面端末はリングボルトの地面端末です
仕様
| 単相型ポールマウント配送トランスフォーマーに関する技術データ | ||||||||
| パワー (KVA) | 高電圧 (V) | 低電圧 (V) | 損失 (W) | 尺寸 (mm) | 体重 | |||
| 負荷なしの損失 | 負荷中の損失 | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 その他 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
性能特性
1この製品は,工業用および農業用電力網の電源伝送および配電に広く使用されています.
2鉄コアは,磁気伝導性が高い冷たいローリングシリコン鋼板ででき,磁気経路が短く,損失とノイズレベルが低いように引く板構造を採用しています.
3圧縮ワイヤーは巻き込みのために採用されているため,損失は低く,短回路に耐える能力があります.
4. オイルタンクはベル型で,完全な折りたたみプレート型構造で,優れた外観を持ち,メンテナンスを容易にする.
選択用アクセサリー
1オーバージェス・アレスター
2保護リンク
3電流制限ファュージ
4低電圧断路機
a. 断路器の緊急制御
信号灯
5プロテクト コンボ
6切換機をタップ
7二重電圧スイッチ
8タンク圧縮
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
