| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-50/13 について |
| 最小注文数量: | 1 ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| 容量: | 10KVA から 500KVA 入手可能 | 冷却方法: | ONAN/KNAN |
|---|---|---|---|
| 頻度: | 50Hz/60Hz | インピーダンス電圧: | ≤4% |
| 一次電圧: | 13200GrdY/7620 | 二次電圧: | 120/240V |
| 温度の上昇: | 65°C | 巻く材料: | 銅 |
| ハイライト: | オイル型配送トランスフォーマー 50kva,オイル型配送トランスフォーマー 13.2kV,柱式配送トランスフォーマー |
||

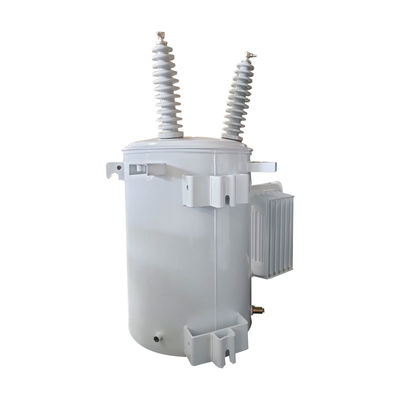

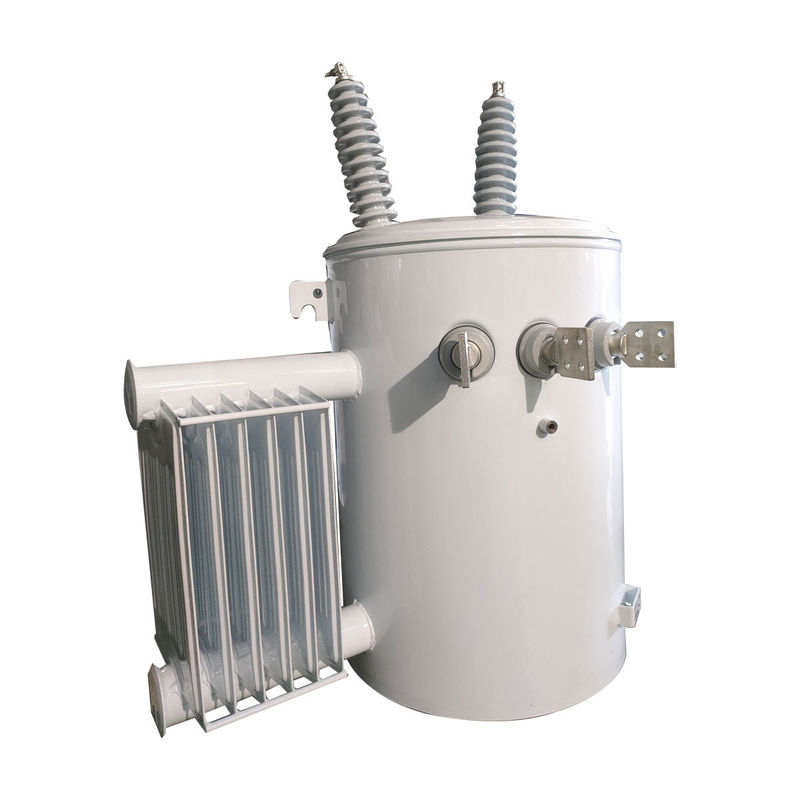

50kva ステップダウン 単相ポール 油型配送 トランスフォーマー 13.2Kv
主なデータ
| 13.2kV 50kVA ポール搭載トランスフォーマー仕様 | |||
| エネルギー効率 | ANSI C57 について12 | 負荷損失がない | 160W |
| スタンダード | IEEE C57 について12.20 | 負荷損失について | 520W |
| 定位電源 | 50kVA | 総損失 | 680W |
| HV電圧 | 13.8kV | 頻度 | 60Hz |
| LV電圧 | 120/240V | ベクトルグループ | 第6回 |
| HV BIL | 95kV | 色 | グレー |
| LV BIL | 30kV | タンクとアクセサリー | 185kg |
| 長さ | 610mm | 油の重量 | 75kg |
| 幅 | 710mm | 総重量 | 320kg |
| 高さ | 1000mm | 阻力 | 2.40% |
| 極性 | 添加物 | HV LV 巻き込み | 銅 |
性能特性
単相柱式トランスフォーマーは,3相トランスフォーマーと比較して,電源配送の必要性と負荷の特徴が異なるため,サイズが小さい. 容量と損失の影響を受け,部品や冷却メカニズムを収容するためにより大きな寸法を必要とする高容量トランスフォーマー効率的な電源伝送のために損失を最小限に抑えることは,物理的なサイズに影響します.最終的には,トランスフォーマーサイズは,相構成,電源容量,効率要件によって決定されます.関連損失これらの要因は,信頼性の高い電源配送を確保するための最適な設計を形作ります.
単相型電極式変圧器は,電源容量によってサイズが異なる.通常は10kVAから333kVAに及ぶ.物理的な寸法には,隔熱タイプ,電源容量,電源容量等が影響する.冷却方法設計の特殊要求について
仕様
| 単相型ポールマウント配送トランスフォーマーに関する技術データ | ||||||||
| パワー (KVA) | 高電圧 (V) | 低電圧 (V) | 損失 (W) | 尺寸 (mm) | 体重 | |||
| 負荷なしの損失 | 負荷中の損失 | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 その他 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
