| ブランド名: | WINLEY |
| モデル番号: | D-15/12 |
| MOQ: | 1 ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板の箱 |
| 支払条件: | T/T |

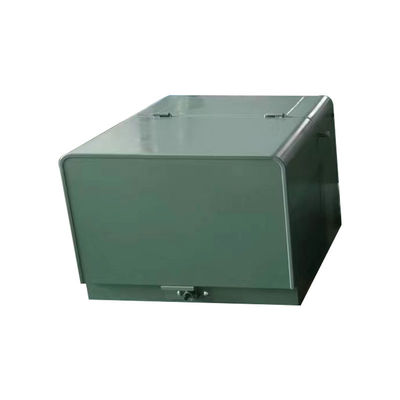

1フェーズパッド 搭載 15kvaループフードタイプ トランスフォーマー 34.5kv 13.2kv 7.6 Kv
製品説明
概要
単相パッド搭載トランスフォーマーは,油浸した配送トランスフォーマーです.伝統的なトランスフォーマーは,箱型シェルで設計されています.低騒音住宅区,商業センター,病院,公園,学校などで広く使用されています. 単相パッドを装着したトランスフォーマーが自己冷却されています.ループまたは放射性フードで利用可能ANSI/CSA/IEEE基準を満たすか,または超えている.
仕様
| Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
標準的な特徴
1) 単相パッドを装着したトランスフォーマータンクのコーティングがC57を超えると,12.8とC5712.29IEEE C57 に完全に準拠しています12.28 機体保全基準

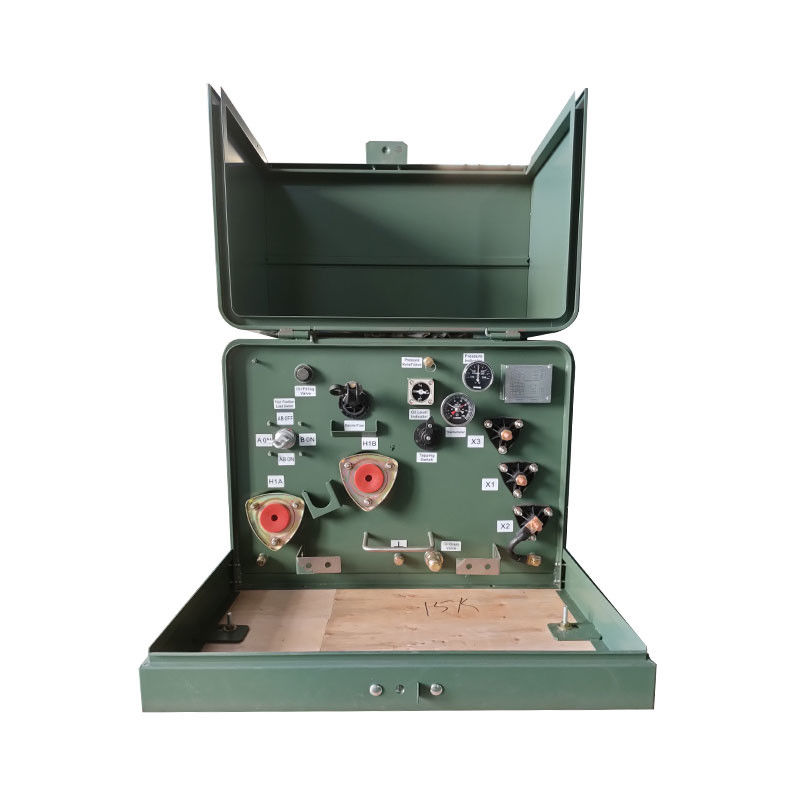

2) ループフィード操作のための外側を固定した2つの普遍的な高電圧ブッシング井戸または放射性フィード操作のための外側を固定した1つのブッシング井戸
3) 外部に固定された3つの低電圧ブッシングで,取り外れる接地ベルト付き,完全に隔離された中性端末を含む,針金製のスナップがあります.
4) 凸字のブーシングマウント; 油槽の下部
5) ロープ付き,フラッシュマウントされた不?? 鋼のリフティング装置
6) 自動圧縮装置
7) 酸化阻害剤を搭載した電気性ミネラルオイル.
8) 耐腐蝕性のあるステンレス鋼のヒンジピンと樽付きの取り外すホッド 軽度の鋼の囲みと取り外すシールドは,ステンレス鋼のハードウェアで固定されている フロントパネルアクセサリー 設置支架.
9)水質の保持を防ぐため,フッドとオイルコンパートメントのドームアップ表面.
10) オイルフイル/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
防腐ロック装置 固定ペンタヘッドのセキュリティボルト,浮遊ナッツ,ハンロック
選択用アクセサリー

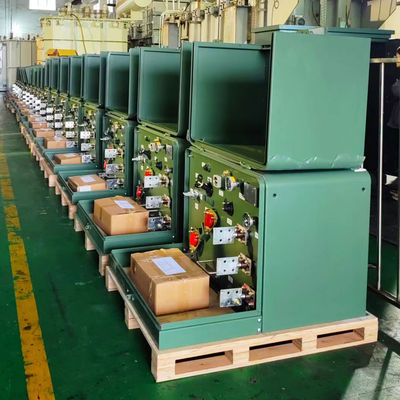

生産プロセス
|
|
| ブランド名: |
| モデル番号: |
| 生産量: |
| 価格: |
| パッケージの詳細: |
| 支払い条件: |
オイルタイプ 13.2kv 480V 二次単相パッド搭載トランスフォーマー 250kVA
製品説明
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部は,換気管を持つ鋼板クランプ岩毛構造で,太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.温度範囲を保証するために自動排気装置を装備.
4) 各ユニットには完璧な制御,充電ディスプレイと照明システムがあります.
5) 装置の設備は,IP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
製品パラメータ
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
特徴
• ANSI®,IEEE®,NEMA®規格を満たすか超える
配送トランスフォーマーのためのDOEエネルギー効率基準10 CFR Part 431を満たす
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼ユニットのみ)
• IEEE Std C57 に完全に準拠する12.28TM-2005標準のキャビネット整合性要件
• レーザー 刻印 の 名札
• ステンレス スチール の リフティング 装置
• タンク の 固定 条件
• 自動 減圧 装置
• 電気用鉱物油
• ステンレス スチール の ペン と 樽 を 備えた 鍵 の 扉
• 浮遊式 鍵 ポケット
• ステンレス スチール ペンタヘッド ドア ロック ボルト
• オイル 充填 と 排水 の 備え
• 切れる 台台
• 溶接 型 ドーム型 タンク 蓋
高電圧ブッシング・プールは - 200A
製品設計
アクセサリー
• 4 ポジション ロードブレーク
• 多重 の 電圧 や 蛇口
• 安全 に 動作 する ため に 外部 で 操作 できる 多電圧 スイッチ や タップ 交換 スイッチ
• ステンレス スチール の タンク,タンク の 底,台,ドア,および/または ハードウェア
• 副用 ブッシング の ため に 用意 さ れ て いる 種々 の スケード や 端
• 高電圧 の ブッシュ 挿入 装置
• 接地装置
• 1 部 の 高 電圧 管
• エンビロテンプTM FR3TM 液体
• ロードブレイクスイッチ
• 排水/採取バルブ
• 圧力 真空計
• 液体レベル計
• 温度計
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
