| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-15/4 |
| 最小注文数量: | 1 ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| 段階: | 単相 | 容量: | 15Kva |
|---|---|---|---|
| 冷却方法: | ONAN | 阻力: | 3.5% |
| 主電圧: | 11000V または オーダーメイド | 副電圧: | 120/240V |
| 巻き物: | 銅/アルミ | スタンダード: | DOE/ANSI/IEEE |
| ハイライト: | 15kva ポールマウント トランスフォーマー,ANSI ポールマウント トランスフォーマー,IEEE オイルタイプ トランスフォーマー |
||

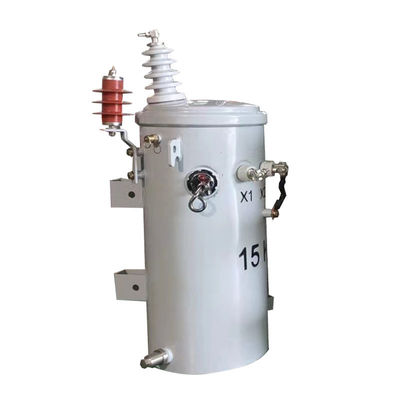

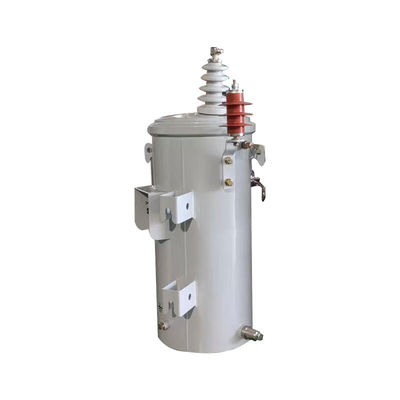

IEEE ANSI オーバーヘッド 設置タイプ シングルフェーズ 15kva ポールマウント トランスフォーマー 11000V から 240V
性能特性
1この製品は,工業用および農業用電力網の電源伝送および配電に広く使用されています.
2鉄コアは磁気伝導性が高い冷たいローリングシリコン鋼板ででき,磁気経路が短く,損失とノイズレベルが低いように引く板構造を採用しています.
3圧縮ワイヤーは巻き込みのために採用されているため,損失は低く,短回路に耐える能力が良い.
4. オイルタンクはベル型で,完全な折りたたみプレート型構造で,優れた外観を持ち,保守が簡単です.
主なデータ
| 15 kVA ポールマウント トランスフォーマー仕様 | |||
| 定位電源 | 15kVA | HV/LV 巻き込み | アルミニウム |
| HV電圧 | 4.16kV | 負荷損失がない | 55w |
| LV電圧 | 120/240V | 負荷損失について | 153w |
| HV BIL | 125kV | 頻度 | 60Hz |
| LV BIL | 30kV | 色 | グレー#70 |
| 長さ | 620mm | タンクとアクセサリー | 130kg |
| 幅 | 700mm | 油の重量 | 75kg |
| 高さ | 880mm | 総重量 | 255kg |
| 極性 | 添加物 | 阻力 | 2.00% |
設計図
アクセサリー
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
特徴
1タンクの蓋には高圧ポルセランのブッシングがあり,リング端末が付属しており,アルミか銅のケーブルを収めることができます.
2タンクカバーの円形縫合構造は,ストレスの均等な分布と信頼性の高い密封を保証します.
3タンク壁のリングボルトは低電圧ブーシングとターミナルとして機能し,チーンで覆われています.
4このアイテムは,自閉可能な圧力解消バルブと付属しています.
5ANSI 規格によると トランスフォーマーの上部と下部の懸垂フックが準拠しています
6タンクの地面端末はリングボルトの地面端末です
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
