段階: | 3つ目 | 頻度: | 50Hz/60Hz |
---|---|---|---|
温度の上昇: | 65° | 隔熱クラス: | E |
二次電圧: | 480Y/277 | タイプ: | オイル式パッド搭載 |
一次電圧: | 20780V または カスタマイズ | 評価される容量: | 3000Kva |
ハイライト: | パッド搭載トランスフォーマー 25KV,3000 KVA パッドマウント トランスフォーマー,3P オイル浸水トランスフォーマー 3000Kva |

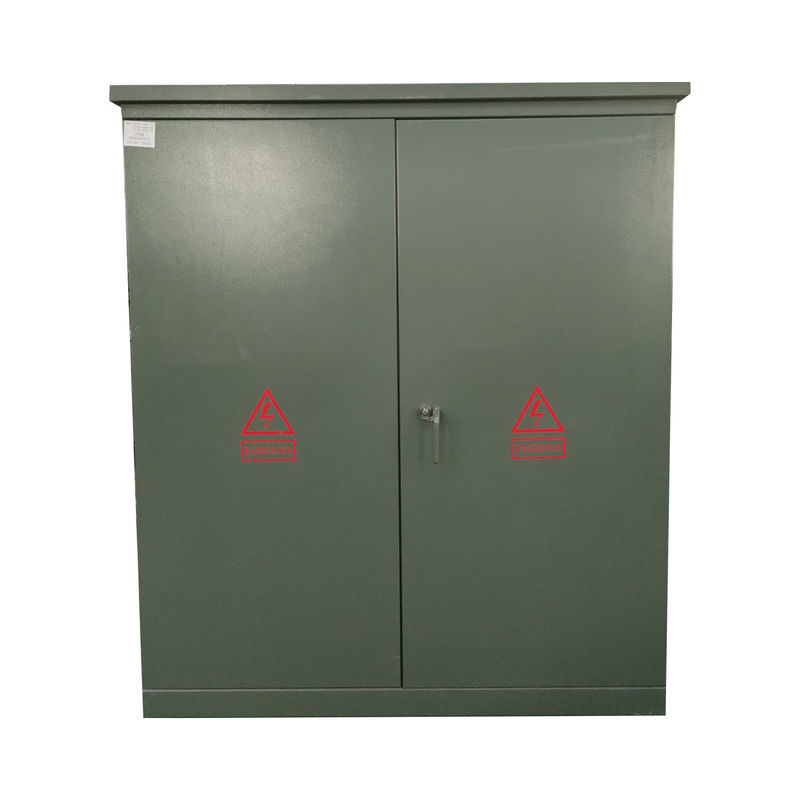

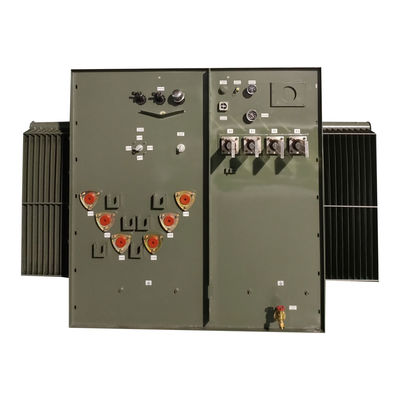

500 KVA/1000 KVA/2000 KVA 3 段階 オイル浸水型パッドマウント トランスフォーマー 13.2KV
パフォーマンス
1完全に密閉された隔離構造は,人の安全を保証することができます.
2リングネットワークだけでなく,ターミナルにも使用されます.
3低損失,低騒音,優れた性能
4. 低温,過負荷能力
5トランスフォーマーが特殊な構造を採用し,その顕著な利点は高品質です.
主なデータ
トランスフォーマー型 | パッドを装着し,コンパートメント型 |
トランスフォーマー配置 | 液体で満たされたパッド |
段階 | 3 段階 |
容量 | 3000KVA |
ベクトルグループ | DYN1 |
主電圧 | 2080V |
主電圧クラス | 25kVクラス |
副電圧 | 480Y/277 |
2次BIL | 30KV |
頻度 | 60 Hz |
温度 の 上昇 | 65°C |
隔熱評価 | E級 隔熱 - 120°C,248°F |
冷却クラス | KNAN;自己冷却 |
タップチェンジャー | 5 ポジションのタップ交換器 |
阻力 (典型的な) | 50.0~7.5% 典型的な |
巻き物 | 銅 |
環境温度の評価 | 40°C |
音量 | 55dBA |
効率性 % | 99.10% |
仕様
3相パッド搭載トランスフォーマー | ||||
定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
負荷なしの損失 (W) | 負荷中の損失 (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
