| ブランド名: | WINLEY |
| モデル番号: | S-500/12 |
| MOQ: | 1 ユニット |
| 価格: | $1000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

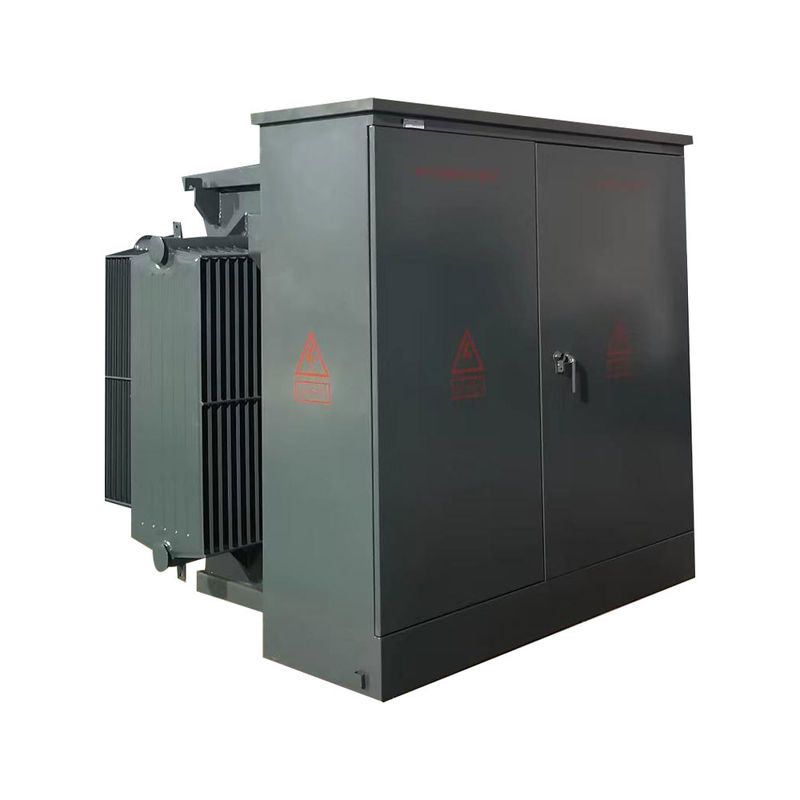

225 Kva 3相パッド搭載 トランスフォーマー オイル 浸水 12470v から 208v
製品構造
1) トランスフォーマー部分と制御キャビネット部分,そのトランスフォーマー部分は完全に密封された構造である.隔熱油は2種類の高点燃油か普通油で.
2) コントロールキャビネットは高電圧室と低電圧室に分かれています.
3) 高電圧室には:高電圧ケーブルプラグ,雷電器,負荷スイッチ操作ハンドル,非興奮タップスイッチハンドル,プラグインシューズ,圧放電バルブ,温度計圧力計,オイル位置計,オイル補給プラグ,オイル排気バルブなど,負荷スイッチ,オフ興奮のタップチェンジャー,プラグインファイューズなど.トランスフォーマー・コアと共に トランスフォーマー・オイルに浸透します高電圧ケーブルとトランスフォーマーは肘掛けケーブルコネクタで接続されています
4) 低電圧側には,空気断路器,電流トランスフォーマー,電気エネルギー計,アンペア計,ボルト計,そして出力回路と容量補償装置は,ユーザーのニーズに応じて構成することができます.
仕様
| 定額容量 | 電圧群 (kV) | 損失 (kW) | 体重 (kg) | (mm) | 計量 | ||||||||||
| 接続方法 | 負荷なし | 負荷 | 無負荷電流 | 阻力電圧 | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | 機械 | オイル | 総額 | サイズ | 垂直 | 横軸 | |||
| 50 | 0.4 | ディン11 Yd11 ディン5 そうだ |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
