| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-2500/25 |
| 最小注文数量: | 1 ユニット |
| 価格: | $1000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| 段階: | 3 段階 | 容量: | 2500KVA |
|---|---|---|---|
| 主電圧: | 24940GrdY/14400 | 副電圧: | 480Y/277 |
| 頻度: | 60 Hz | 温度 の 上昇: | 65°C |
| 絶縁定格: | E級 隔熱 - 120°C,248°F | 冷却クラス: | KNAN;自己冷却 |
| ハイライト: | 2500Kva パッドマウント トランスフォーマー,2500 Kva 三相トランスフォーマー,KNAN パッド搭載 トランスフォーマー |
||

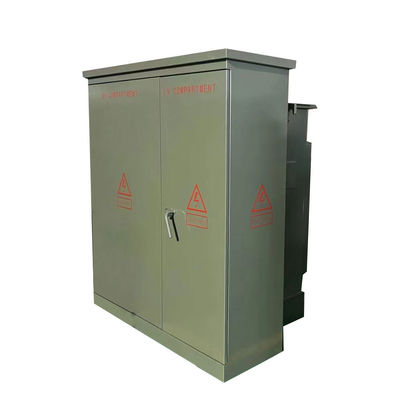

2500 Kva 三相パッド搭載 トランスフォーマー ステップダウン 24940v から 480v
製品説明
| 製品名 | ANSI 3相パッド式トランスフォーマー |
| 定位電圧 | 7.2KV7.62KV,10KV,11KV12.47KV13.2KV13.8KV,20KV 33KV 35KV |
| 定額容量 | 50KVA ~ 5000KVA |
| スタンダード | IEC,ANSI,DIN,BS,GBまたは他の |
| コアと巻き物 | 無形金属コア,銅巻きまたはアルミニウム巻き. |
工場写真
主要切り替える
位置変更装置
2) 4 位置 負荷停止スイッチ,ホットスティックで操作でき,修理と保守に柔軟性があります.
終了接続
1) 主要電源ケーブルは肘コネクタで接続されています.
(2) ロードブレーキの挿入装置を備えた外側を固定したブーシング・プールは,
(3) 積載ブレイクまたは積載ブレイク以外のブーシング
4) 二次端末 NEMA 4穴,6穴,8穴,10穴または12穴のスペードで外側を固定したブッシング,スペード支柱が利用できます.
保護装置
1) バイエネット・ファイューズ 部分電流制限ファイューズ
(2) 自動動作圧縮装置
3) オイルレベル計
4) オイル温度計
5) 圧力真空計
6) サンプラー付きの排水バルブ
7) 配送クラス,金属酸化物アトラスター,3~36kV
8) 配送クラス,バルブ型雷器,3〜27kV
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
