変圧器のタイプ: | 取付けられるパッド | 冷却方法: | オナン;自冷式 |
---|---|---|---|
頻度: | 50Hz/60Hz | 絶縁材のレベル: | A/E |
一次電圧: | 13200GrdY/7620 | 二次電圧: | 240/120V (L-N-L) |
容量: | 100kVA | 段階: | 単相 |
ハイライト: | 100kvaループフードトランスフォーマー,単相ループフードトランスフォーマー,オイル型トランスフォーマー 12.4 Kv |

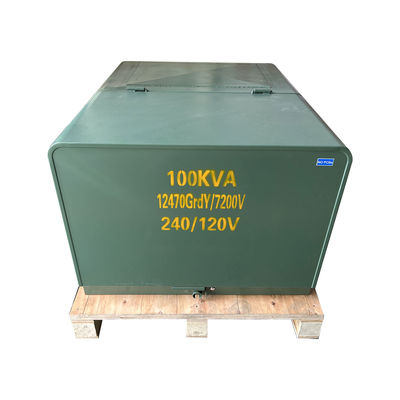

100kva シングルフェーズパッドマウントループフードトランスフォーマー 34.5kv 13.2kv 12.4 Kv
概要

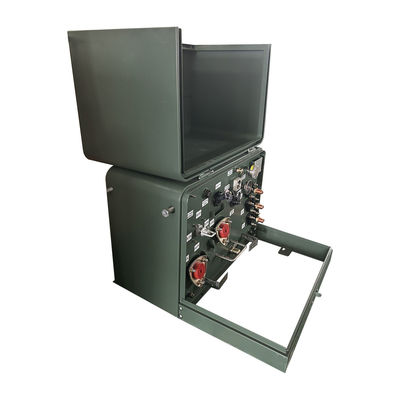

1) 単相パッドを装着したトランスフォーマーは,通常屋外にあるドアとロックを装着したキャビネット内に設置されています.これらのトランスフォーマーには15-250kVAの電圧が搭載されています.
2) これらの配送トランスフォーマーはすべて,油断,セフ冷却,ループまたは線形供給で利用可能で,デッドフロントです.
3) これらのトランスフォーマーには,2つの基本的な構成があり,それは,トランスフォーマーが挿入される回路の種類に基づいて選択されます.
商品の詳細
特徴
• ANSI®,IEEE®,NEMA®規格を満たすか超える
配送トランスフォーマーのためのDOEエネルギー効率基準10 CFR Part 431を満たす
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼ユニットのみ)
• IEEE Std C57 に完全に準拠する12.28TM-2005標準のキャビネット整合性要件
• レーザー 刻印 の 名札
• ステンレス スチール の リフティング 装置
• タンク の 固定 条件
• 自動 減圧 装置
• 電気用鉱物油
• ステンレス スチール の ペン と 樽 を 備えた 鍵 の 扉
• 浮遊式 鍵 ポケット
• ステンレス スチール ペンタヘッド ドア ロック ボルト
• オイル 充填 と 排水 の 備え
• 切れる 台台
• 溶接 型 ドーム型 タンク 蓋
• 高電圧ブッシング井戸 - 200A
仕様
Sインゲル相パッド搭載トランスフォーマー 仕様 | ||||||||
格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
選択用アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
