段階: | 3 段階 | エンクロージャの保護レベル: | IP20 |
---|---|---|---|
容量: | 10KVA | 隔熱レベル: | F/H |
主電圧: | 380V 400V 440V 480V オーダーメイド | 副電圧: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (またはカスタマイズ) |
頻度: | 50HZ/60HZ | 冷却方法: | 自然なまたは空冷 |
ハイライト: | 10kva ドライ型隔離トランスフォーマー,乾燥型隔離トランスフォーマー 400V,ステップアップドライタイプトランスフォーマー |

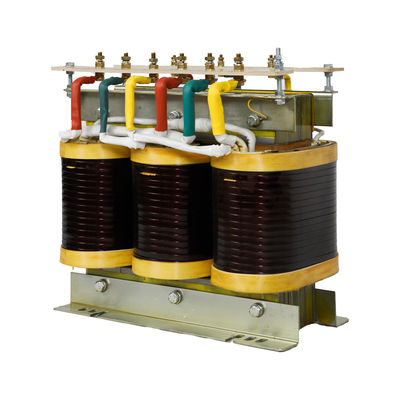

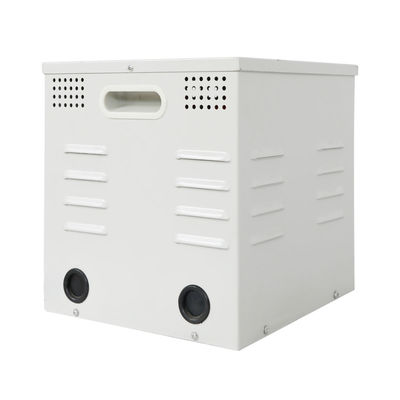

10kva 3相乾型隔離トランスフォーマー 208V 220V から 380V 400V
概要
SGシリーズの3コアレント型トランスフォーマーは,AC50~60Hz,入力,出力電圧500Vを超えない3相電源で,様々な場合,広く使用されています.各種入力電圧と出力電圧レバー用ループの数と位置を調整するグループ (通常±5%),巻き込み能力の割り当て,単相次要巻き込みが装備されている,直線器回路の使用,シェルを取るか否か,などなど
ユーザーの要求に応じて,製品が細心の注意を払って設計され,生産することができます.
メイン・ダ・タ
製品名 | 工場直販 208V 220V から 380V 400V 440V 480V 3相ステップアップ トランスフォーマー 10KVA |
製品モデル | SG/QZB/SBK/パワートランスフォーマー/ZSG/SBDG/EPS UPS |
巻き物 | 銅線またはアルミニウム線 |
容量 | 0.1KVAから2500KVA |
入力電圧 | カスタマイズ |
出力電圧 | カスタマイズ |
頻度 | 50/60Hz |
接続タイプ | DYN11/YYN0 |
隔熱レベル | F/H |
保護レベル | IP20 |
圧迫性試験 | プライマリからセカンドリー2.5KV/min; |
主要から安全地へ2.5KV/min | |
安全地面への次要1.5KV/分 | |
断熱抵抗 | プライマリーからセカンドリー 2500V>100メガオム; |
セキュリティ・グラウンドへのプライマリー 2500V>100メガオム | |
セキュリティ・グラウンドに準拠した 1500V>100メガオム | |
地面抵抗 | 25A<100milliohm |
インダクション 抵抗 電圧 試験 | 125Hz / 800V / 60s |
冷却方法 | 天然冷却や空気冷却 |
温度 の 上昇 | ≤125K |
変換比 | <3% |
空気流 | <3% |
阻力電圧 | 約4.5% |
総損失 | 4% |
効率性 | 80%~99% |
動作温度 | -15°C~40°C (40°C,90%R.H.,56日) |
貯蔵温度 | -25°C~100°C ((40°C,90%R.H.,56日) |
証明書 | CE,ISO |
仕様
モデル (クワ) |
主電圧 | 副電圧 | カップリンググループタブ | 形の寸法 | マウント寸法 | K*J | 箱の寸法 | |||||
Bmax | Dmax±5 | エマックス | A について | C±5 | Bmax | Dmax±5 | エマックス | |||||
SG-10KVA | 660 400 380 200 |
380 220 110 36 |
そうだ Y/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
