| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-50/15 について |
| 最小注文数量: | 1 ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | プラウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000set/month |
| 段階: | 単相 | 容量: | 50Kva または オーダーメイド |
|---|---|---|---|
| 冷却方法: | オナン;自冷式 | 頻度: | 60Hz |
| 主電圧: | 12470GrdY/7200 | 副電圧: | 120/240V |
| 温度 の 上昇: | 65°C | 標準: | ANSI/IEEE |
| ハイライト: | 50kva オイル浸水配送トランスフォーマー,240v 油浸し配送トランスフォーマー,ONAN ポールマウント トランスフォーマー |
||

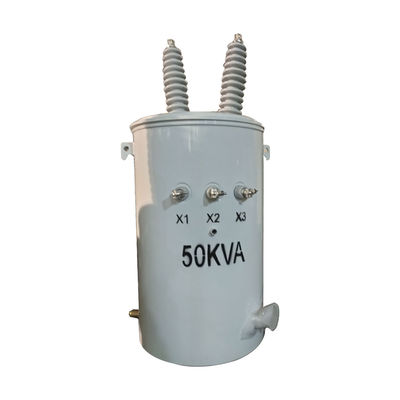

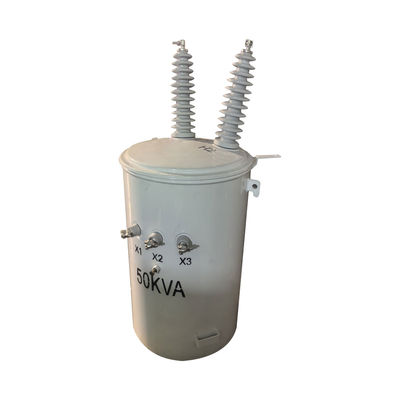

12.4kv 240v 50kva オイル浸水配送トランスフォーマー シングルフェーズポールマウントトランスフォーマー
記述
分散型電源の配送ネットワークでは,単相変圧器は配送変圧器として重要な利点があります.低電圧配電線の長さを短縮できる電力供給の質を向上させる. 高効率の省エネのロープ鉄コア構造設計を採用.トランスフォーマーは,ポールマウントタイプ懸垂の設置方法を採用することで特徴付けられています.低電圧電源の半径を削減し,低電圧線損失を60%以上削減することができます.トランスフォーマーは,強い過負荷容量を持つ完全に密閉構造を採用継続的な動作における高い信頼性,シンプルなメンテナンス,長い使用寿命
主なデータ
| 100 kVA 単相ポールマウントトランスフォーマー仕様 | |||
| エネルギー効率 | CSA C802 について1 | 極性 | 添加物 |
| 性疾患 | CSAC2 について1 | HV/LV 巻き込み | アルミニウム |
| 定位電源 | 100kVA | 負荷損失がない | 208w |
| HV電圧 | 12.47kV デルタ | 負荷損失について | 753w |
| LV電圧 | 240/120 | 頻度 | 60Hz |
| HV BIL | 125kV | ベクトルグループ | 第6回 |
| LV BIL | 30kV | 色 | グレー |
| 長さ | 730mm | タンクとアクセサリー | 435kg |
| 幅 | 890mm | 油の重量 | 165kg |
| 高さ | 1110mm | 総重量 | 675kg |
| 阻力 | 2.93% | 冷却方法 | ONAN |
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
設計図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
