| ブランド名: | WINLEY |
| モデル番号: | S-1000/35 |
| MOQ: | 1 ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

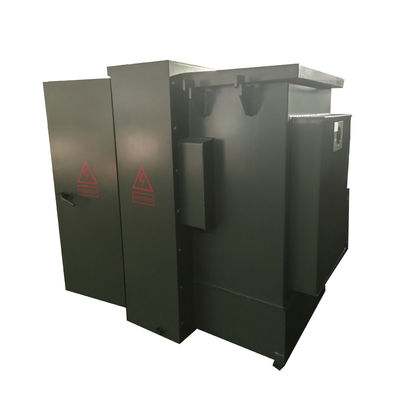

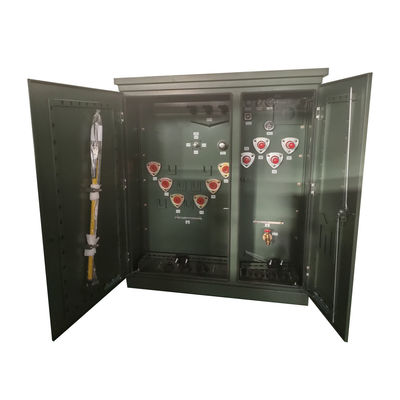

1000 Kva 3 段階 パッド 搭載 オイル 浸水 トランスフォーマー 34500V から 208V
パフォーマンス
1) 油タンクがないため トランスフォーマーの高さが低くなり,設置スペースと輸送コストを節約できます.
(2) 波紋ラジエータの弾性により,温度変化によるオイル容量の変化を補うことができる.
3) 箱は波紋ラジエータタンクで,冷却機能だけでなく"呼吸"機能も備えています.
4) トランスフォーマーオイルが空気と接触しないこと酸素と水がトランスフォーマーに浸透するのを効果的に防止し,性能の低下 (材料と油の老化) を引き起こします..
5) 高電圧と低電圧の新構造,合理的なオイル管の配置と接続により,機械的な強度とショートカット防止の能力を高めます.
6) より良い冷却効果を生み出すために,縦方向のオイル経路を持つ螺旋回路を使用します.短回路防止の電気能力を強化するために,ループの端面の効果的なサポートを改善します.
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 3 段階 |
| 容量 | 1 MVA (1000 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 34500V |
| 主電圧クラス | 35kVクラス |
| プライマリファソル | デルタ |
| 主要なBIL | 150kV |
| 副電圧 | 208Y/120 |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | Wye-N |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 55/65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| タップチェンジャー | 5 ポジションのタップチェンジャー |
| 阻力 | 50.0~7.5% 典型的な目標5.75% |
| 主要接続タイプ | 死戦前線 |
| 主要電流保護方法 | 溶け込み,油漬け |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 58dBA |
| サイズ* | 73"W × 69"D × 73"H |
| 総重量 (液体で満たされた) * | 6834 ポンド |
| 効率性 % | 99.20% |
| 負荷損失なし (ワット) | +/- 1,300W |
| 全負荷損失 (ワット) 100% | +/- 8,500W |
工場写真
仕様
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
