| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-1000/5 |
| 最小注文数量: | 1 ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 1mva |
|---|---|---|---|
| 主電圧: | 4160V または オーダーメイド | 副電圧: | 480Y/277 |
| ベクトル グループ: | ダイナミック1 | 効率性: | >992 |
| サイズ: | 71-W x 73-D x 71-H | 冷却クラス: | KNAN;自己冷却 |
| ハイライト: | ステップダウン 配送 トランスフォーマー 4160v,4160v パッドマウント配送トランスフォーマー,1MVA ステップダウン 配送 トランスフォーマー |
||

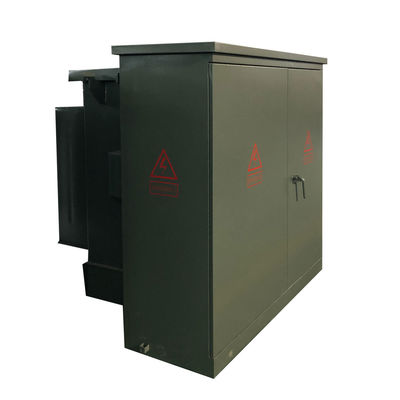

1000 Kva 3相パッド搭載 ステップダウン配送トランスフォーマー 4160v から 480v
概要
3相パッドを装着した 油浸し配送トランスフォーマーは 強力で信頼性があり 環境に配慮して設計されていますこれらのトランスフォーマーにより信頼性が向上し,重要な機器の故障から保護されます.これらのトランスフォーマーの低運用コストと熱排出量は,幅広い用途に理想的な選択肢となっています.
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップダウン操作 |
| 段階 | 3 段階 |
| 容量 | 1MVA (1000 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 4160V |
| 主要なBIL | 60KV |
| 副電圧 | 480Y/277 |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 5.75% |
| 負荷切断スイッチの評価 | 300Amp 5kV |
| 巻き物 | アルミ/銅 |
| 効率性 % | 99.20% |
| 負荷損失なし (ワット) | +/- 1,300W |
| 全負荷損失 (ワット) 100% | +/- 8,500W |
特徴
1) トランスフォーマー部分と制御キャビネット部分,そのトランスフォーマー部分は完全に密閉された構造である.隔熱油は2種類の高点燃油か普通油で.

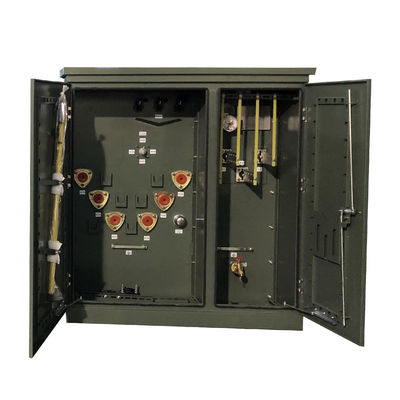

2) コントロールキャビネットは高電圧室と低電圧室に分かれています.
3) 高電圧室には:高電圧ケーブルプラグ,雷電器,負荷スイッチ操作ハンドル,非興奮タップスイッチハンドル,プラグインファイューズ,圧放出バルブ,温度計圧力計,オイル位置計,オイル補給プラグ,オイル排気バルブなど,負荷スイッチ,オフ興奮のタップチェンジャー,プラグインファイューズなど.トランスフォーマー・コアと共に トランスフォーマー・オイルに浸透します高電圧ケーブルとトランスフォーマーは肘掛けケーブルコネクタで接続されています
4) 低電圧側には,空気断路器,電流トランスフォーマー,電気エネルギー計,アンペルメーター,ボルトメーター,そして出力回路と容量補償装置は,ユーザーのニーズに応じて構成することができます.
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
