| ブランド名: | WINLEY |
| モデル番号: | S-500/15 |
| MOQ: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

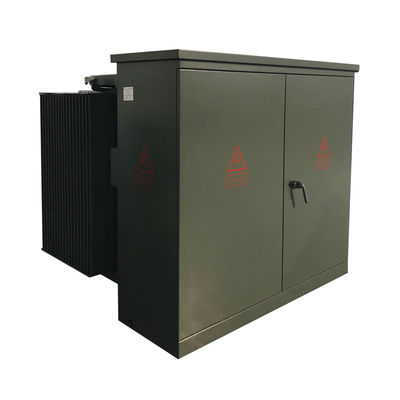

500kva 3相パッド搭載トランスフォーマー ステップダウン 12470v 208v
概要
3相パッドを搭載したトランスフォーマーでは,重荷スイッチとファイューズがトランスフォーマーの高電圧側に置かれ,トランスフォーマーの中核と巻き込みは同じオイルタンクに浸透します.先進的な構造の利点があります信頼性の高い性能,エネルギー節約と消費削減,柔軟な使用,強力な適応性,経済的利点
記述
我々は,設計と国際標準のIEC1330Hの下でこのサブステーションを生産します.V標準IEC62271-200.HV&LVコンパートメントは完了した機能で
1) H.V.コンパクトは,電源を1回でテストする際に電源供給の様々な方法を備えています.また,H.V.テストの需要を満たすためにH.V.テスト機器でインストールできます.
2) トランスフォーマーコンパートメントはS11,S13または他の低消費油浸泡トランスフォーマーおよび乾燥型トランスフォーマーを選択できます.トランスフォーマーコンパクトは,自動起動風冷却システムと照明システムを持っています.
3) 低電圧コンパートメントは,ユーザーの必要に応じて作ることができます. それは固定または組み立てられた構造を採用し,電気電力供給システムです.電力配給電力配給の質を向上させ,ユーザを満足させるため
スタンダード特徴
1プライマリー 切り替え
位置変更装置
2) 4 位置 負荷停止スイッチ,ホットスティックで操作可能で,修理と保守の柔軟性を可能にします.

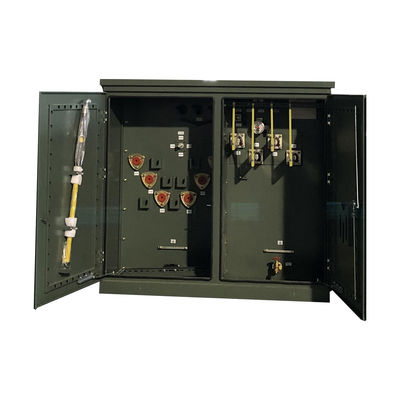

2接続を終了
1) 主要電源ケーブルは肘コネクタで接続されています.
(2) ロードブレーキの挿入装置を備えた外側を固定したブーシング・プールは,
(3) 積載ブレイクまたは積載ブレイク以外のブーシング
4) 二次端末 NEMA 4穴,6穴,8穴,10穴または12穴のスペードで外側を固定したブッシング,スペード支柱が利用できます.
3保護装置
1) バイエネット・ファイューズ 部分電流制限ファイューズ
(2) 自動動作圧縮装置
3) オイルレベル計
4) オイル温度計
5) 圧力真空計
6) サンプラー付きの排水バルブ
7) 配送クラス,金属酸化物アトラスター,3~36kV
8) 配送クラス,バルブ型雷器,3〜27kV
技術図
仕様
| 定額容量 | 損失 (w) | 尺寸 (mm) | 体重 (kg) | ||||
| 負荷なしの損失 (W) | 負荷中の損失 | W | D | H | オイル重量 (L) | 総重量 (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 我々は生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
|
