| ブランド名: | WINLEY |
| モデル番号: | SCB10-2500/15 |
| MOQ: | 1ユニット |
| 価格: | $10000-$100000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

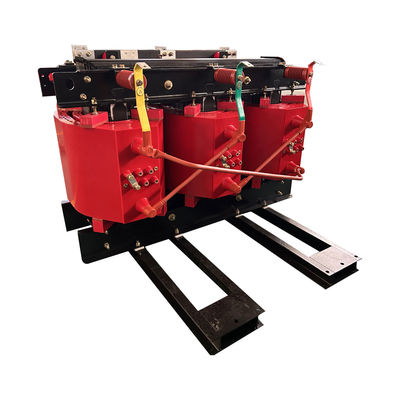

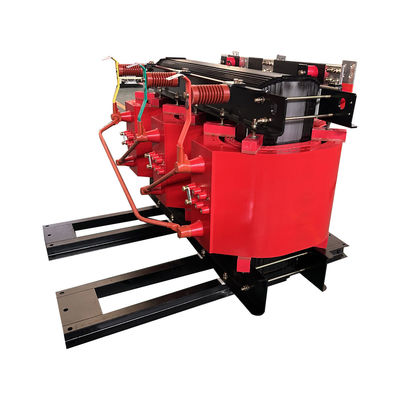

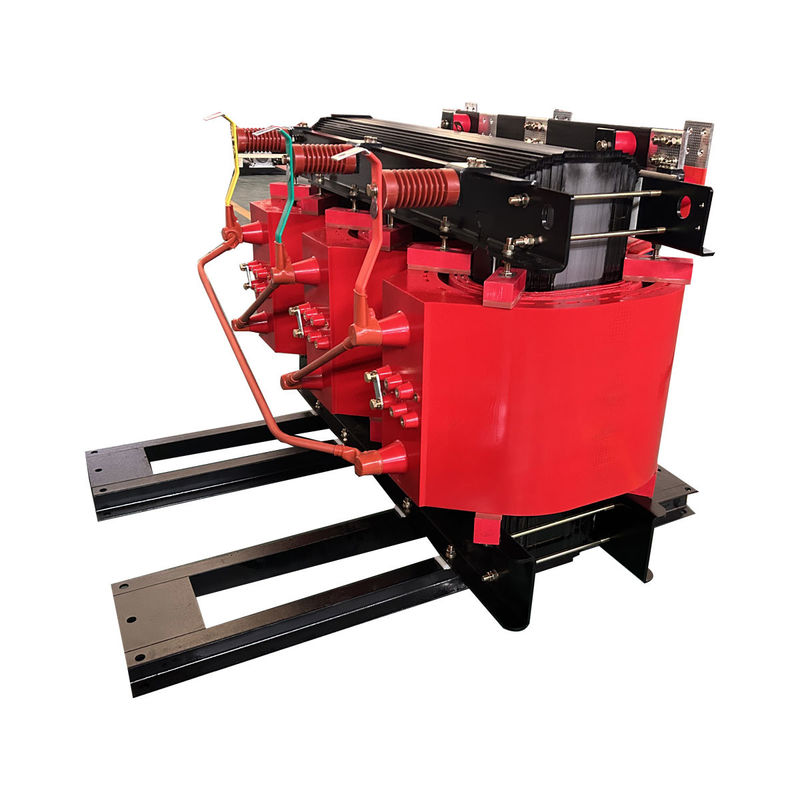

2500kvaドライタイプエポキシ樹脂 ステップダウン電気配送トランスフォーマー 13200Vから480V
性能特性
1) 鉄コアは高品質のシリコン鋼板でできています. 表面は耐腐蝕で覆われています.
2) 高電圧の巻き込みは,帯導体 (アルミナムまたは銅) と二重層の隔熱で,連続的にディスクを下り落ちます.巻き込みはエポキシ樹脂で真空で鋳造されます.
3) 低電圧巻きは,アルミまたは銅製のホイルででき,エポキシ樹脂でプリインプリングされた隔熱ホイルで巻いています.コイルは非常密集した巻きを形成するためにオーブンで硬化されます.
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) 真空鋳造室では,樹脂を模具に注ぎ,固化して高強度FRP体構造を形成します.
構造的特徴
主要データ
| タイプ | ドライタイプ 鋳樹脂 |
| モデル番号 | SCB10-2500KVA/15~0.4KV |
| 段階 | 3 |
| 定数容量 |
2500kVA
|
| 断熱型 | F/H |
| 冷却方法 | アナ/アフ |
| 主電圧 | 13200V |
| 副電圧 | 480Y/277 |
| ベクトルグループ |
Dy11
|
| トップランス | ±2×25 |
| 定数周波数 | 50Hz/60Hz |
| 温度上昇 | 100°C |
| 阻力 | 50.7% |
| 無負荷損失 | 2070W |
| 負荷中の損失 ((120°C) | 8780W |
| 巻き物 | アルミまたは銅 |
| IP 率 | IP00からIP54 |
|
体重
|
11500 |
| 中核材料 | シリコン鋼 |
| スタンダード | ANSI,IEC |
| 認定 | CE/ISO |
仕様
| 定数容量 | 高電圧 | 低い | 接続シンボル | 負荷なしの損失 | 負荷中の損失 | 負荷電流がない | 体重 | 短回路独立性 |
| (KVA) | (KV) | 電圧 | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | ディン11 そうだ |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
構造的特徴
1) 鉄コアは高品質のシリコン鋼板でできています. 表面は耐腐蝕で覆われています. 低損失と耐腐蝕性を確保するため,熱を散らすことが良好です.
2) 高電圧巻きは,帯導体 (アルミナムまたは銅) と二重層隔熱で連続的にディスクを下り落ちます.巻きはエポキシ樹脂で真空で鋳造されます.
(3) 低電圧巻きはアルミまたは銅製のホイルででき,エポキシ樹脂でプリインプリングされた隔熱ホイルで巻き込み,コイルは非常密集した巻きを形成するために炉で固化されます.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) 真空鋳造室では,樹脂を模具に注ぎ,固化して高強度FRP体構造を形成します.
|
