| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-25/15 |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 単相 | 容量: | 10kVAから333kVA |
|---|---|---|---|
| 冷却方法: | ONAN / KNAN | 頻度: | 60のHz |
| 主電圧: | 13800GrdY/7968 | 副電圧: | 120/240V |
| 温度 の 上昇: | 65°C | 巻く材料: | 銅 |
| ハイライト: | 25kva オイル浸水配送トランスフォーマー,60HZ オイル浸透配送トランスフォーマー,ANSI 標準型ポールマウント トランスフォーマー |
||

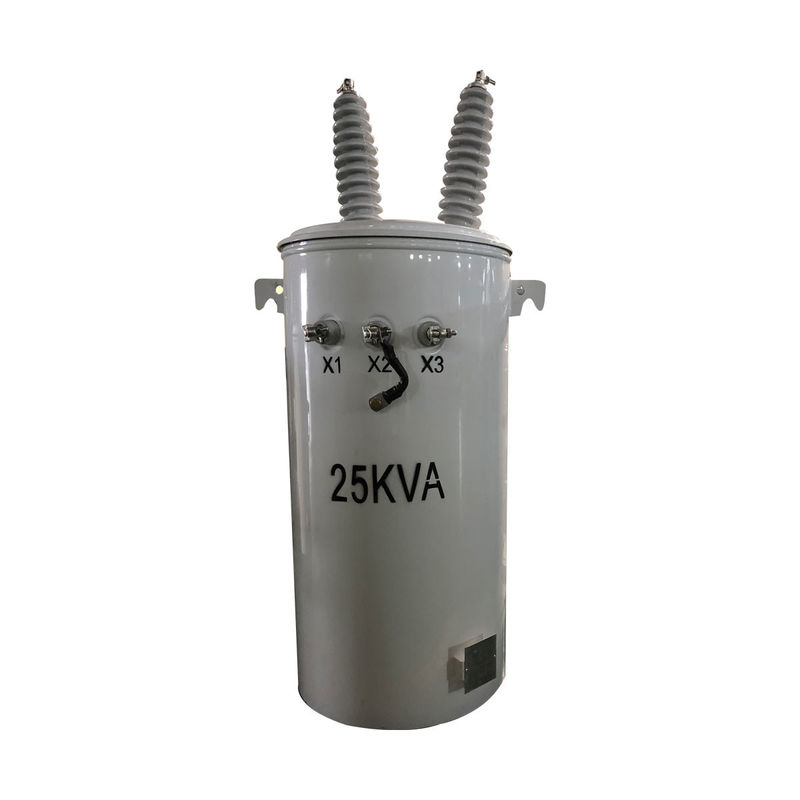

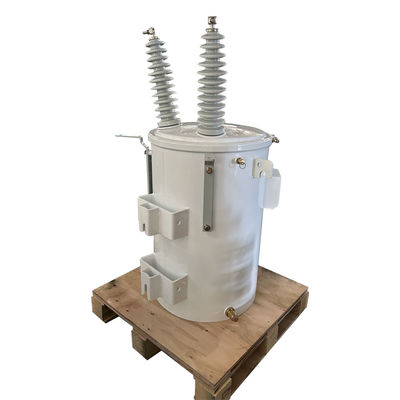

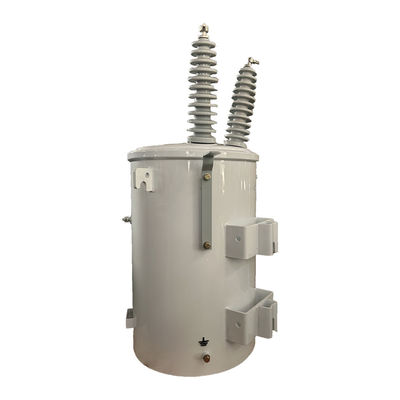

25kva オイル浸水配送トランスフォーマー 単相ポールマウントトランスフォーマー
標準機能
1タンクの蓋には高圧ポルセランのブッシングがあり,リング端末が付属しており,アルミまたは銅ケーブルを収納できます.
2タンクカバーの円形縫合構造は,ストレスの均等な分布と信頼性の高い密封を保証します.
3タンク壁のリングボルトは低電圧ブーシングとターミナルとして機能し,チーンで覆われています.
4このアイテムは,自閉可能な圧力解消バルブと付属しています.
5ANSI 規格によると トランスフォーマーの上部と下部の懸垂フックが対応しています
6タンクの地面端末はリングボルトの地面端末です
主なデータ
| トランスフォーマー型 | オーバーヘッド・ディストリビューション・トランスフォーマー,従来のタイプ |
| 段階 | 単相 |
| 容量 | 25KVA |
| 主電圧 | 13800GrdY/7968 |
| 副電圧 | 120/240V (L-N-L) |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 3典型的には0.5% |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| サイズ* | 21.65''-W x 24.8''-D x 40.16''-H |
| ANSI/IEEE #C57 に適合する.12.20 | |
| 効率性 | 99.10% |
| トランスフォーマーをベースに,名札ベースkVAの50%で動作する. | |
| 85°Cの基準温度に基づく負荷損失 | |
| 負荷損失なし (ワット) | +/- 94W |
| 全負荷損失 (ワット) | +/- 357W |
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
設計図
アクセサリー
制作画像
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
