| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-50/35 について |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 単相 | 容量: | 75 KVA |
|---|---|---|---|
| 冷却方法: | オナン;自冷式 | 音量: | 50dBA |
| 主電圧: | 34500V | 副電圧: | 120/240V |
| 温度 の 上昇: | 65°C | 巻く材料: | 銅 |
| ハイライト: | 柱式配送トランスフォーマー,75kvaの電流配送トランスフォーマー,電極式電極式変圧器 240V |
||

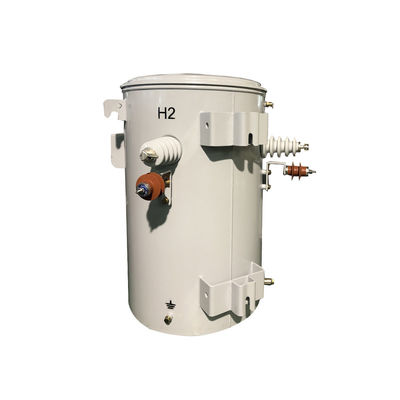

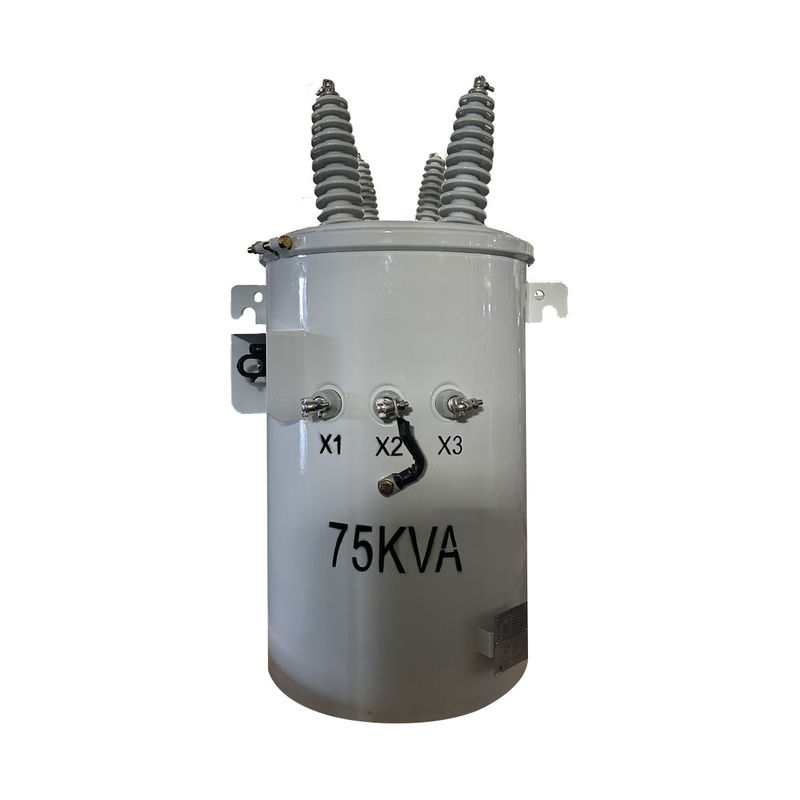

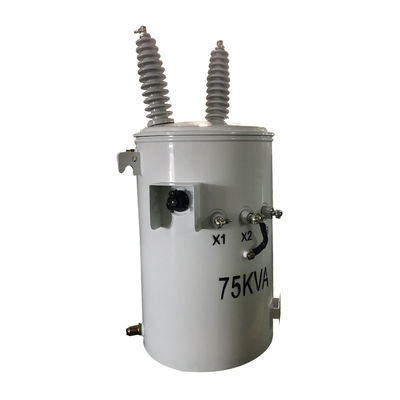

75kva 単相電極式配送トランスフォーマー 34500V から 240V
標準機能
主なデータ
| トランスフォーマー型 | オーバーヘッド・ディストリビューション・トランスフォーマー,従来のタイプ |
| トランスフォーマー配置 | 液体 で 満たさ れ た 柱 に 装着 さ れ た |
| 段階 | 単相 |
| 容量 | 75 KVA |
| 主電圧 | 34500V |
| 主電圧クラス | 35kVクラス |
| プライマリファソル | デルタ |
| 主要なBIL | 200kV |
| 副電圧 | 120/240V (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | ONAN 自冷却 |
| タップチェンジャー | 5 位置のタップチェンジャー/外部の操作ハンドル |
| 阻力 | 3典型的には0.5% |
| 流体容量* | 21.51ガロン |
| 液体重量* | 体重は194ポンド |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 51dBA |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.10% |
| 負荷損失なし (ワット) | +/- 55W |
| 全負荷損失 (ワット) | +/- 224W |
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
