トランスフォーマー供給型: | 取付けられる、区画タイプ パッドを入れなさい | 容量: | 2500KVA または オーダーメイド |
---|---|---|---|
主電圧: | 12470V | 副電圧: | 400Y/231 |
頻度: | 60のHz | 冷却クラス: | KNAN;自己冷却 |
阻力: | 5.75% | 効率性: | 99.30% |
ハイライト: | 2500Kva 3相パッド搭載トランスフォーマー,400Vのパッドマウントトランスフォーマー,12470V ステップダウン トランスフォーマー |

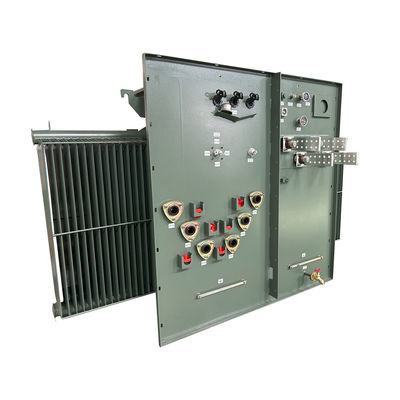

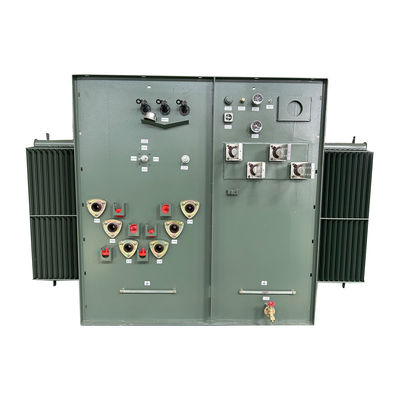

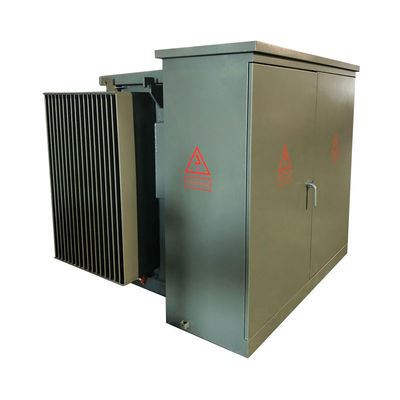

2500Kva 3相パッドマウント トランスフォーマー 12470V から 400V にステップダウン
概要
WINLEYは,適用されるANSI®/IEEE®基準を満たす液体で満たされた三相パッドマウント配送トランスフォーマーを全ラインに提供しています.高電圧34.5kVまで,5000kVAまで,高電圧や大容量の場合,例えば電源サブステーション,産業用電力の消費などに適しています.油浸したトランスフォーマーには より良い性能と安定性があります.
主なデータ
トランスフォーマー型 | パッドを装着し,コンパートメント型 |
トランスフォーマー配置 | 液体で満たされたパッド |
トランスフォーマー供給型 | ループフィード |
オペレーション | ステップダウン操作 |
段階 | 3 段階 |
容量 | 2.5 MVA (2500 KVA) |
ベクトルグループ | DYN1 |
主電圧 | 12470V |
主電圧クラス | 15kVクラス |
プライマリファソル | デルタ |
主要なBIL | 95KV |
副電圧 | 400Y/231 |
副電圧クラス | 1.2kVクラス |
二次性ファザー | Wye-N |
2次BIL | 30KV |
頻度 | 60 Hz |
温度 の 上昇 | 65°C |
隔熱評価 | E級 隔熱 - 120°C,248°F |
冷却クラス | KNAN;自己冷却 |
タップチェンジャー | 5 ポジションのタップチェンジャー |
阻力 | 5.75% |
負荷切断スイッチの評価 | 600Amp 15kV |
基本材料 | 穀物指向鋼 |
タンクの材料 | コーティングされた鋼 |
サイズ* | 75W × 75D × 73H |
乾燥重量 (油を含まない) * | 4918ポンド |
総重量 (液体で満たされた) * | 11534ポンド |
効率性 % | 99.40% |
負荷損失なし (ワット) | +/- 2,700W |
全負荷損失 (ワット) 100% | +/- 15,500W |
標準的な特徴
1プライマリー 切り替え
位置変更装置
2) 4 位置 負荷停止スイッチ,ホットスティックで操作でき,修理と保守に柔軟性があります.
2接続を終了
1) 主要電源ケーブルは肘コネクタで接続されています.
(2) ロードブレーキの挿入装置を備えた外側を固定したブーシング・プールは,
(3) 積載ブレーキまたは積載ブレーキでないブーキ
4) 二次端末 NEMA 4穴,6穴,8穴,10穴または12穴のスペードで外側を固定したブッシング,スペード支柱が利用できます.
3保護装置
1) バイエネット・ファイューズ 部分電流制限ファイューズ
(2) 自動動作圧縮装置
3) オイルレベル計
4) オイル温度計
5) 圧力真空計
6) サンプラー付きの排水バルブ
7) 配送クラス,金属酸化物アトラスター,3~36kV
8) 配送クラス,バルブ型雷器,3〜27kV
技術図
仕様
定額容量 | 損失 (w) | 尺寸 (mm) | 体重 (kg) | ||||
負荷なしの損失 (W) | 負荷中の損失 | W | D | H | オイル重量 (L) | 総重量 (kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
工場写真
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
