| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-100/35 について |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 単相 | 定数容量: | 100kVA |
|---|---|---|---|
| 主電圧: | 34500GrdY/19920 | 副電圧: | 240/120V |
| 絶縁定格: | E級 隔熱 - 120°C,248°F | 阻力: | 20.4% |
| 巻き物: | 銅 | 効率性: | 99.15% |
| ハイライト: | 100kva シングルフェーズオイルトランスフォーマー,34.5Kv オイルパッド搭載 トランスフォーマー,99.15% パッドマウント トランスフォーマー |
||

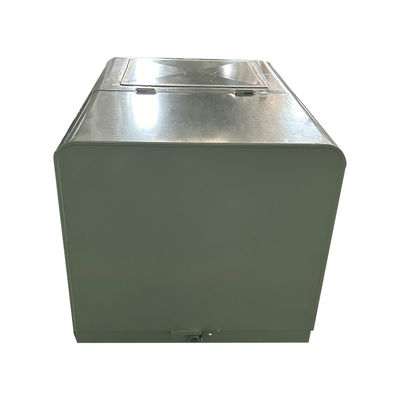

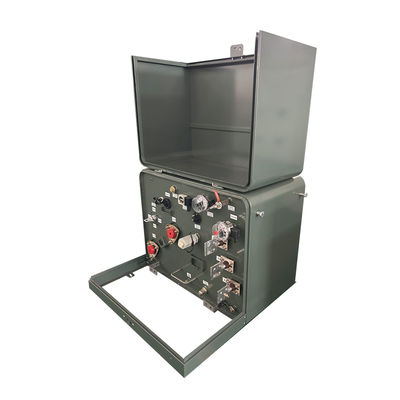

100Kva シングルフェーズパッド 装着 トランスフォーマー オイル 浸水式 電源 配電 34.5Kv から 240v
性能特性
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部には,換気管を持つ鋼板クランプ岩毛構造があります.太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.
4) また,温度範囲を確保するために,温度制御自動排気装置を装備します.
5) 各ユニットには 完璧な制御,充電ディスプレイ,照明システムがあります.
6) 装置の設備はIP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
主なデータ
| トランスフォーマー型 | パッドマウント,コンパートメント型I&II |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 極性 | 添加物 |
| 段階 | 単相 |
| 容量 | 100KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 34500GrdY/19920 |
| 主電圧クラス | 35kVクラス |
| プライマリファソル | 粉砕されたワイ |
| 主要なBIL | 150KV |
| 副電圧 | 120/240V 配電用の 240/120 (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | 二重巻き込み単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | ONAN 自冷却 |
| タップチェンジャーのスイッチ評価 | 200Amp,35kV |
| 阻力 | 2.4% 典型的な |
| 主要接続タイプ | 死戦前線 |
| 主要解約契約 | ANSI I タイプ 協定 |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 51dBA |
| サイズ* | 36.5''-W x 42.5''-D x 36''-H |
| 総重量 (液体で満たされた) * | 2,024.36ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.00% |
特徴
1) ループフード操作のための2つの外側から固定された普遍的な高電圧ブッシング井戸または放射性フード操作のための1つの外側から固定されたブッシング井戸
2) 完全に隔離された中性端末を含む,取り外れる地面ベルトを含む,針状の銅のストップ付き,外側を固定した3つの低電圧ブッシング
(3) 凸起型ブーシングマウント; 油槽の底部
ロープ式,スロープ式,ステンレス鋼のリフティング装置
4) 自動減圧装置
5) 酸化阻害剤を含む電気性ミネラルオイル
6) 耐腐食性のあるステンレス鋼のヒンジピンとバレル
7 軽鋼の囲みと取り外せるスリールをステンレス鋼のハードウェアで固定
(8) フロントパネルのアクセサリーの固定支架
9) 水分保持を防ぐため,フッドとオイルコンパートメントのドーム付き上面
10) オイルフール/オイルレベルプラグ; オイルドレインプラグ; タンク接地規定
11) 耐腐食ロック組と固定ペンタヘッドのセキュリティボルト,浮遊ナッツとハンドロック
12) デカールまたはスタンチルされたブッシュ表示
13) レーザーで刻まれたアノジスアルミニウム名札
14) 当時の ANSI,IEEE,NEMA,CSA,DOEの基準を満たすか超えている
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 税金について | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
図面
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
