| ブランド名: | WINLEY |
| モデル番号: | D-75/15 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

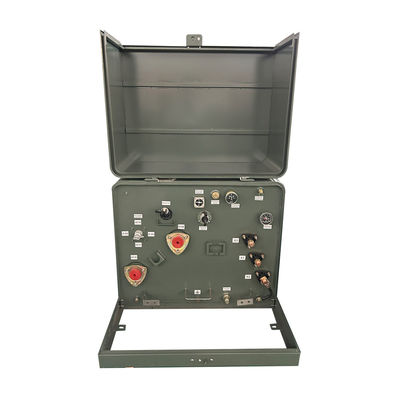

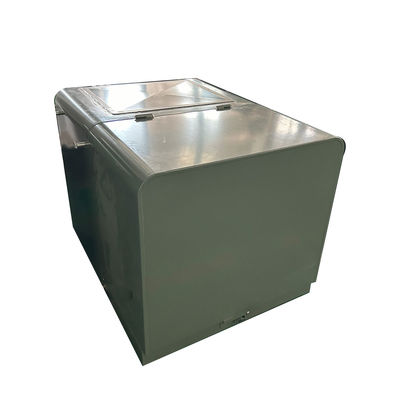

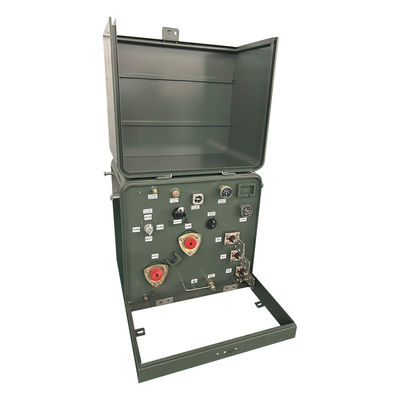

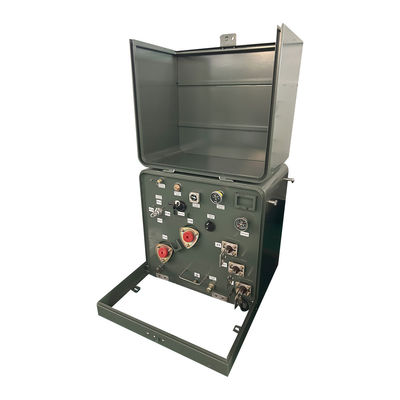

シングルフェーズパッド搭載 トランスフォーマー 75Kva 13.8Kv から 208v に
特徴
品質システム ISO 9001 認証
DOEのエネルギー効率基準を満たすか,ANSI/IEEEおよびNEMA基準を上回る
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼単位のみ)
IEEE Std C57 に完全に準拠している12.28TM-2005標準のキャビネット整合性要件
1圧縮装置
2. 液体補給と排水の規定
3レーザーで刻まれた名札
4. 浮遊ロックポケットを簡単にアライナメントのために
5デカルのブッシュ表示
6. 溶接ドームタンクカバー
7トランスフォーマーの図面をクリックします
8腐食性のない材料のタムパーストライプ
9. 冠のタンク
10切断可能なスリーブ
11ステンレス鋼のヒンジルピンと樽とヒンジルドアの
12タンクの地面にX2から地面のベルト
13. フロント・デッド・エルボウ・コネクタ用のHV・ブッシング・プールは
14高電圧ブッシング井200Aと低電圧ブッシング井
工場写真
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部は,換気管を持つ鋼板クランプ岩毛構造で,太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.
4) また,温度範囲を確保するために,温度制御自動排気装置を装備します.
5) 各ユニットには完璧な制御,充電ディスプレイ,照明システムがあります.
6) 装置の設備はIP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップダウン操作 |
| 段階 | 3 段階 |
| 容量 | 75KVA |
| ベクトルグループ | イイイイ |
| 主電圧 | 13800GrdY/7968 |
| 主電圧クラス | 15kVクラス |
| プライマリファソル | 粉砕されたワイ |
| 主要なBIL | 95KV |
| 副電圧 | 208Y/120 |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | Wye-N |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | KNAN;自己冷却 |
| 負荷切断スイッチの評価 | 200Amp 15kV |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 51dBA |
| タンクカバー アクセス ハンドホール | N/A |
| サイズ* | 61"W × 43"D × 69"H |
| 乾燥重量 (油を含まない) * | 730ポンド |
| 総重量 (液体で満たされた) * | 2160ポンド |
| 効率性 % | 99.10% |
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
図面
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
