ANSI IEEE 標準 単相ポール搭載トランスフォーマー 10Kva 12.47KV

基本情報
起源の場所: 中国
ブランド名: WINLEY
証明: CE,ISO
モデル番号: D-25/12 について47
最小注文数量: 1ユニット
価格: $1000-$10000
パッケージの詳細: パライウッドケース
受渡し時間: 30日
支払条件: T/T
供給の能力: 1000セット/月
詳細情報
トランスフォーマー型: 柱付き 容量: 10KVA
冷却方法: オナン;自冷式 絶縁定格: E級 隔熱 - 120°C,248°F
主電圧: 12470GrdY/7200 副電圧: 120/240V (L-N-L)
頻度: 50/60 Hz 巻き物:
ハイライト:

ポールマウント トランスフォーマー 10Kva

,

ポールマウントトランスフォーマー 12.47KV

,

ANSI標準単相トランスフォーマー


製品の説明

ANSI IEEE 標準 単相ポール搭載トランスフォーマー 10Kva 25kva 37.5kva 50kva 12.47KV





トランスフォーマーはシリンダー密封構造です. それぞれが ANSI 標準に適合する接地装置,フック,サポートラグと,カバーに1つまたは2つの高電圧ブッシュで固定されています.タンクの壁と眼栓の低電圧ブッシング電源を切った後の指示に従って調整する.

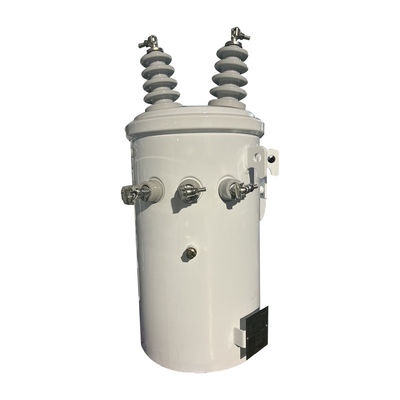

ANSI IEEE 標準 単相ポール搭載トランスフォーマー 10Kva 12.47KV 0



標準機能



1高電圧ブッシング
高圧ブッシングの主な材料はポルセランで,その主な役割は,高圧巻き込みと外部高圧線,隔熱保護,外部からの侵入に対する保護トランスフォーマーの正常な動作と安全性を確保するために
2低電圧ブッシング
低電圧ブッシングには,スペードタイプとクリップタイプとして2種類があります.
3. オイル・フイル・バルブ
単相ポール搭載トランスフォーマー上のオイル充填弁の役割は,保温油をタンクに充填することです.
4試料取材装置のオイル排気バルブ
単相ポール搭載トランスフォーマー上のオイル排気バルブとサンプラーが,空気と水分を放出し,堆積物や不浄物を除去するために使用されます.トランスフォーマー内の油の質と性能を保証するトランスフォーマーの安全で安定した動作を保証します その間,我々は分析とテストのためにオイルサンプルを収集することができます.
5圧縮弁
単相ポール搭載トランスフォーマー上の減圧弁は,主にトランスフォーマーの安全な動作を保護し,通常の作業条件を維持するために使用されます.安定性と信頼性を確保するためにトランスフォーマー内のガス圧力を調整.
6照明停止装置
照明停止装置は,電流,スイッチ,および他のHV源によって引き起こされる電源突発からトランスフォーマーを安全に保つ.トランスフォーマー自体への直接的な衝撃を避けるために,地球化によって高電圧の急増をシャントします.
7内部電流制限 融合
ファイューズは,過負荷電流があるときに変圧器の巻き込みが損傷することを制限するために使用されます.
8断路器
タンクの内側にある回路断定器が 操作ハンドル,オーバーロードリセット,信号ライトです低油レバー保護スイッチを通って電力を取り戻すようにします



主なデータ



定数容量 kVA 10
段階番号 ~ 単相
主電圧 V 12470GrdY/7200
副電圧 V 240/120
ベクトルグループ ~ 2つ目
トップタイプ ~ オフ・サーキット・タップ
触れる範囲 % ±2*2.5% (5タップ)
冷却方法 ~ ONAN
定数周波数 Hz 60
隔熱クラス ~ A について
温度上昇 K 45
負荷外損失 W 151
負荷中の損失 (75°C) W 188
阻力 % 2
巻き物 ~
中核材料 ~ シリコン鋼
断熱液体 ~ ミネラルオイル
ハウジング素材 ~ コーティングされた鋼
サービス状態 ~ 屋外
海面 m ANSI
スタンダード ~ ≤1000



仕様



10kva-500kva 単相油浸式トランスフォーマー
定額キャプティ (kVA) 高い 低電圧 接続シンボル スタンダード 短回路阻力 (%) 効率性
電圧 (v) (%)
10 4160
7200
12000
12470
13200
13800
19920
24940
34500
110
220
230
400
480
II0,II6 IEEE/ANSI/DOE 1.8〜4% 98.7
15 98.82
25 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
500 99.49



アクセサリー

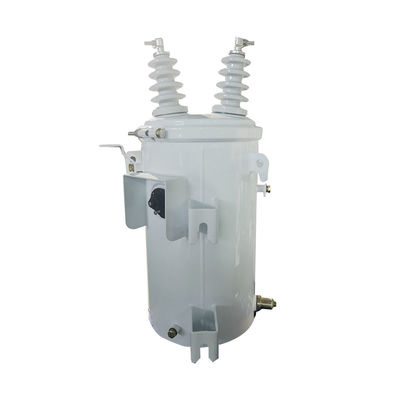

ANSI IEEE 標準 単相ポール搭載トランスフォーマー 10Kva 12.47KV 1



生産プロセス



3150KVA Three Phase Dry Type Isolation Transformer NEMA3R 480V 208V 2

3150KVA Three Phase Dry Type Isolation Transformer NEMA3R 480V 208V 3

3150KVA Three Phase Dry Type Isolation Transformer NEMA3R 480V 208V 4



よくある質問



1Q: サンプル注文はできますか?

A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.

2Q: リードタイムは何ですか?

A: 大量生産時間は15-25日.

3Q: 保証期間はどのくらいですか?

B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます

4Q:OEM/ODMは利用可能ですか?

A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.

カスタマイズされたサービス:

a. カスタマイズされた色と特殊機能.

b. カスタマイズされた箱.

c. お客様のロゴを印刷する.

d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.

5Q: どのように製品の品質を制御する?

A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
