段階: | 3 段階 | 容量: | 225 KVA |
---|---|---|---|
主電圧: | 12470GrdY/7200 | 副電圧: | 480Y/277 |
冷却クラス: | KNAN;自己冷却 | 巻き物: | 銅 |
阻力 (典型的な): | 5.75% | 効率性: | 99.00% |
ハイライト: | 3相油浸水式電気トランスフォーマー,225Kva オイル浸水式電圧トランスフォーマー,電気トランスフォーマー480V |

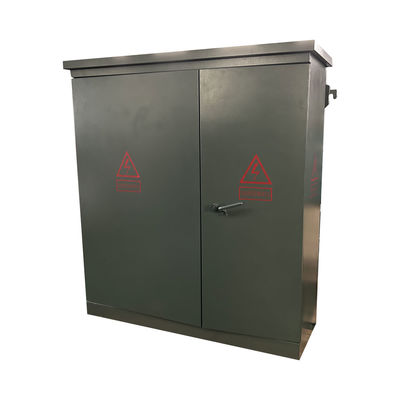

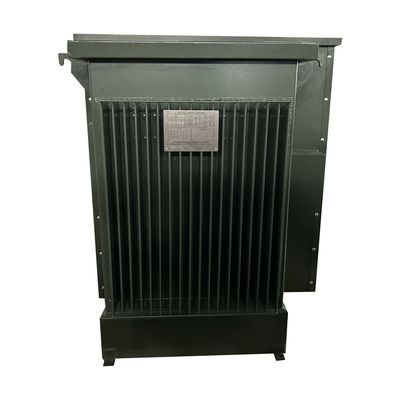

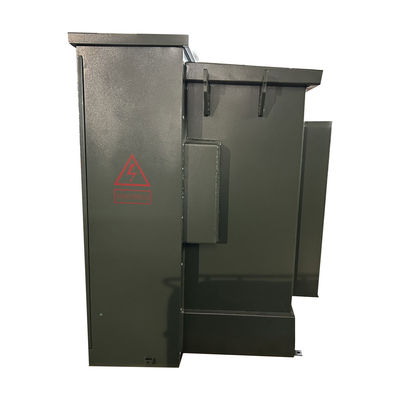

225 Kva 三相パッド 装着 油浸し式電圧トランスフォーマー ステップダウン 12.47 KV から 480V
記述
我々は,設計と国際標準のIEC1330Hの下でこのサブステーションを生産します.V標準 IEC62271-200
HV&LVコンパートメントは 機能が完了しました
1) H.V.コンパクトは,電源を1回でテストする際に電源供給の様々な方法を備えています.また,H.V.テストの需要を満たすためにH.V.テスト機器とインストールできます.
2) トランスフォーマーコンパートメントはS11,S13または他の低消費油浸泡トランスフォーマーとドライタイプトランスフォーマーを選択できます.トランスフォーマーコンパクトは,自動起動風冷却システムと照明システムを持っています.
3) 低電圧コンパートメントは,ユーザーの必要に応じて作ることができます. それは固定または組み立てられた構造を採用し,電気電力供給システムになります.電力配給電力配給の質を向上させ,ユーザを満足させるため
このサブステーションのボディは,主に金属材料,ステンレス鋼材料,非金属材料...ユーザーと顧客によって選択することができます
このサブステーションは,電源網の電源配送と供給の非常に重要なユニットです. これは,H.V.制御,保護,変換の完全な電源セットの一種です.配分工業や鉱山,住宅区,病院,モールで広く使用されています.高層ビルと他の配送システム.
主なデータ
トランスフォーマー型 | パッドを装着し,コンパートメント型 |
トランスフォーマー配置 | 液体で満たされたパッド |
トランスフォーマー供給型 | ループフィード |
オペレーション | ステップダウン操作 |
段階 | 3 段階 |
容量 | 225KVA |
ベクトルグループ | イイイイ |
主電圧 | 12470GrdY/7200 |
主電圧クラス | 15kVクラス |
プライマリファソル | 粉砕されたワイ |
主要なBIL | 95KV |
副電圧 | 480Y/277 |
副電圧クラス | 1.2kVクラス |
二次性ファザー | Wye-N |
2次BIL | 30KV |
頻度 | 60 Hz |
温度 の 上昇 | 65°C |
隔熱評価 | E級 隔熱 - 120°C,248°F |
冷却クラス | KNAN;自己冷却 |
液体 (オイル) 容量* | 126 ガロン |
液体 (油) の重量* | 970ポンド |
巻き物 | 銅 |
環境温度の評価 | 40°C |
音量 | 55dBA |
標高 (高度) | 海面上3300フィート |
基本材料 | 穀物指向鋼 |
タンクの材料 | コーティングされた鋼 |
キャビネット素材 | コーティングされた鋼 |
ベースプラットフォームの材料 | コーティングされた鋼 |
サイズ* | 61''-W x 49''-D x 69''-H |
乾燥重量 (油を含まない) * | 1463ポンド |
総重量 (液体で満たされた) * | 3体重は420ポンド |
格付け | DOE2016の効率評価を満たす/超える |
効率性 % | 99.00% |
負荷損失なし (ワット) | +/- 400W |
全負荷損失 (ワット) 100% | +/- 2,300W |
総負荷損失 (ワット) 100% | +/- 2,700W |
特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 鍵 を 切る
• 高電圧 の ドア で,その ドア を 開ける の は
低電圧のドアが開いてる
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
• (2) 2.5% の 完全 容量 の 蛇口 を 持つ 蛇口 交換 器
そして名目よりも低い
・ トランスフォーマーに10×18× (または14×25×) の手穴を1つ
タンクカバー
• オリーブ緑色 (Munsell 7GY 3.29/1.5)
• 設計,製造,試験は,
最新の ANSI 規格で
仕様
3相パッド搭載トランスフォーマー | ||||
定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
負荷なしの損失 (W) | 負荷中の損失 (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
