| ブランド名: | WINLEY |
| モデル番号: | D-50/15 について |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

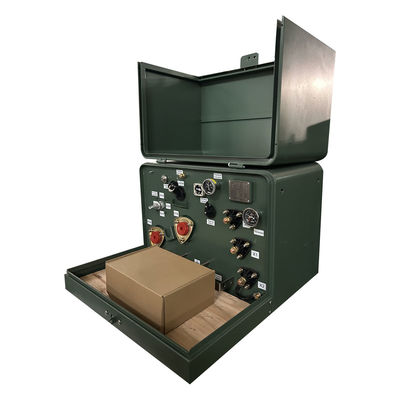

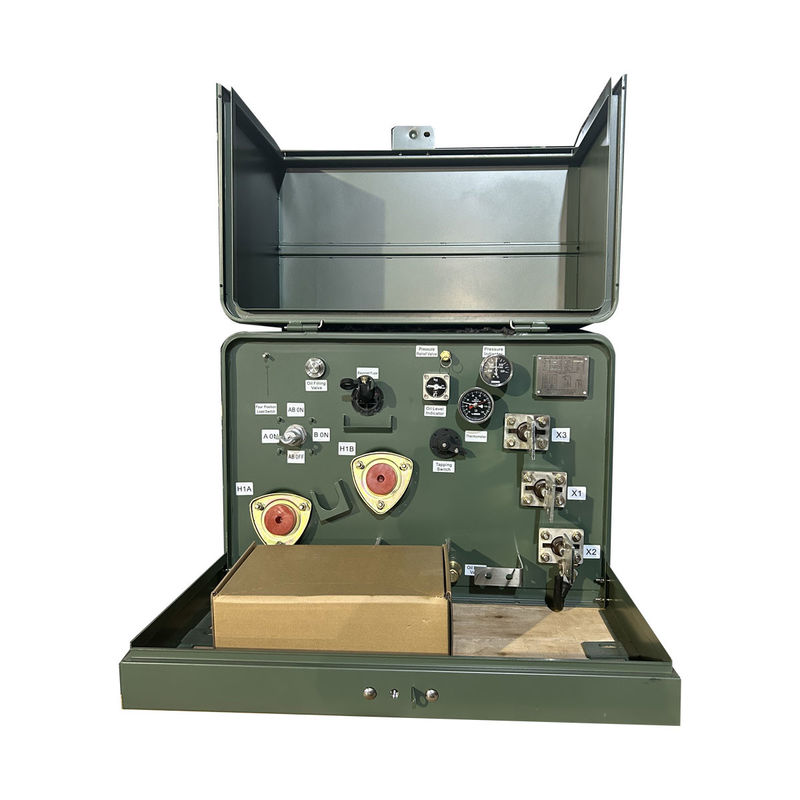

50Kva シングルフェーズパッド搭載 トランスフォーマー ステップダウン 12.47Kv に 208V
単相パッド搭載トランスフォーマーは,油浸した配送トランスフォーマーです.伝統的なトランスフォーマーは,箱型シェルで設計されています.低騒音住宅区,商業センター,病院,公園,学校などで広く使用されています. 単相パッドを装着したトランスフォーマーが自己冷却されています.ループまたは放射性フードで利用可能ANSI/CSA/IEEE基準を満たすか,または超えている.
主なデータ
| トランスフォーマー型 | パッドを装着し,II型コンパートメント |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 |
| 容量 | 50KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 12470GrdY/7200 |
| 主電圧クラス | 15kVクラス |
| プライマリファソル | 粉砕されたワイ |
| 主要なBIL | 95KV |
| 副電圧 | 120/240 (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 阻力 | 2% 典型的な |
| 巻き物 | 銅 |
| サイズ* | 34.25''-W x 37.4''-D x 25.2''-H |
| 乾燥重量 (油を含まない) * | 507.05ポンド |
| 総重量 (液体で満たされた) * | 1432.98ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.00% |
| 負荷損失なし (ワット) * | +/- 176W |
| 負荷損失 (ワット) * | +/- 650W |
特徴
• ANSI®,IEEE®,NEMA®規格を満たすか超える
配送トランスフォーマーのためのDOEエネルギー効率基準10 CFR Part 431を満たす
タンクのコーティングはIEEE Std C57を超えています.12.28TM-2005およびIEEE Std C5712.29TM-2005規格 (不?? 鋼ユニットのみ)
• IEEE Std C57 に完全に準拠する12.28TM-2005標準のキャビネット整合性要件
• レーザー 刻印 の 名札
• ステンレス スチール の リフティング 装置
• タンク の 固定 条件
• 自動 減圧 装置
• 電気用鉱物油
• ステンレス スチール の ペン と 樽 を 備えた 鍵 の 扉
• 浮遊式 鍵 ポケット
• ステンレス スチール ペンタヘッド ドア ロック ボルト
• オイル 充填 と 排水 の 備え
• 切れる 台台
• 溶接 型 ドーム型 タンク 蓋
• 高電圧ブッシング井戸 - 200A
工場写真
仕様
| 25kva-500kva 単相パッド搭載トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 その他 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0〜4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
図面
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
