| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-2500/13 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 2500KVA |
|---|---|---|---|
| 主電圧: | 13200V | 副電圧: | 480Y/277 |
| ベクトル グループ: | ダイナミック1 | 温度 の 上昇: | 65°C |
| 阻力 (典型的な): | 5.75% | 頻度: | 60のHz |
| ハイライト: | パッド搭載トランスフォーマー 2500Kva,配給サブステーション13200V,3相配送サブステーション |
||

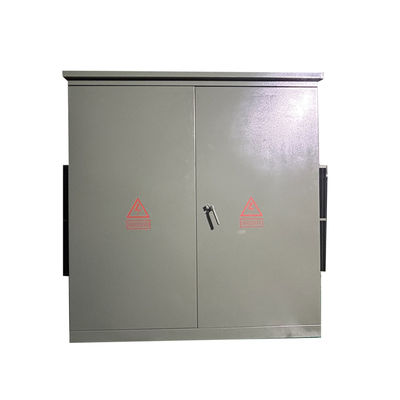

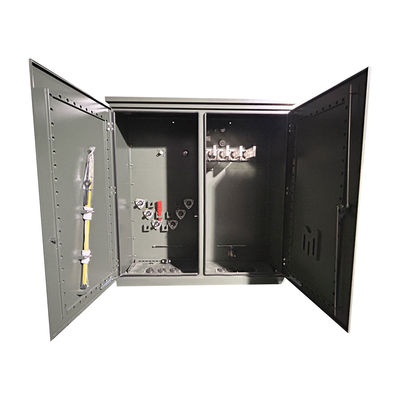

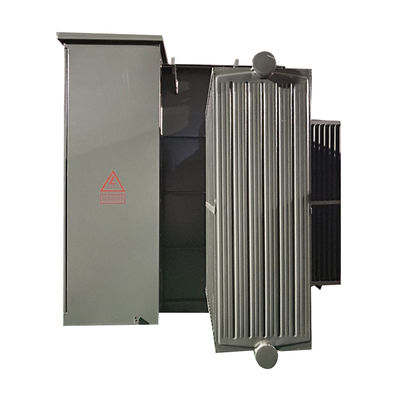

3相パッド搭載 トランスフォーマー配送電源サブステーション 13200Vから480V 2500 Kva
パフォーマンス
1) 構造はコンパクトで合理的で,容量は小さいので,同じ容量のヨーロッパ型の箱の3分の1程度です.
2) 完全に密閉,完全に隔離された構造,安全障壁の設置を必要とせず,個人安全の信頼性の保証;
3) ターミナル電源を採用し,リングネットワークまたは二重電源を実現できる,さまざまな電源システムから選択できます.
4) S11 オイル浸泡式電源トランスフォーマーが採用され,低損失,低温上昇,高過負荷能力を有する.
5) 防護のためにダブル・ファイューズ (バックアップ・プロテクション・ファイューズ+プラグイン・ファイューズ) が使用されます.プラグイン・フューズ・フューズは,製品の安全かつ信頼性の高い動作を保証するために,電流と温度の両重感度特性を有します.;
6) 200Aケーブルコネクタは,負荷下で接続および解除され,緊急時に負荷スイッチとして操作できます.また,隔離スイッチの特徴を持っています.
7) 巻き込みはDyn11接続を採用し,鉄コアは3相4列構造を採用し,製品が任意の不対称負荷の下で動作することができ,中性点は漂流しません.電圧が安定している,電源の質が高く,キャビネットは熱され,騒音は低く,雷保護性能は良好です.
8) キャビネットは防腐設計と特殊スプレー塗料処理を採用し,美しく,新鮮で,様々な環境に適しており,都市を美化する効果を達成します.
主なデータ
| 段階 | 3 段階 |
| 容量 | 2500KVA |
| ベクトルグループ | インD1 |
| 主電圧 | 480Y/277 |
| 主電圧クラス | 1.2kVクラス |
| プライマリファソル | Wye-N |
| 主要なBIL | 30KV |
| 副電圧 | 13200GrdY/7620 |
| 副電圧クラス | 15kVクラス |
| 二次性ファザー | 粉砕されたワイ |
| 2次BIL | 95KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 (典型的な) | 5.75% |
| 負荷切断スイッチの評価 | 200Amp 15kV |
| 負荷切断スイッチの位置 | 高電圧 (HV) フロントコンパクト |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 61dBA |
| 標高評価 | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| 乾燥重量 (油を含まない) * | 4体重は566ポンド |
| 総重量 (液体で満たされた) * | 10体重は567ポンド |
| 効率性 % | 99.10% |
| 負荷損失なし (ワット) | +/- 2,100W |
| 全負荷損失 (ワット) 100% | +/- 14,500W |
特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 錠前
• 高電圧 の ドア で,その ドア を 開ける の は
低電圧のドアが開いてる
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
• (2) 2.5% の 完全 容量 の 蛇口 を 持つ 蛇口 交換 器
そして名目よりも低い
・ トランスフォーマーに10×18× (または14×25×) の手穴を1つ
タンクカバー
• オリーブ緑色 (Munsell 7GY 3.29/1.5)
• 設計,製造,試験は,
最新の ANSI 規格で
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
