| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | SCB10-6500/35 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3つ目 | 定額容量: | 6500KVA または カスタマイズ |
|---|---|---|---|
| 冷却方法: | AN/AF | 頻度: | 50/60Hz |
| 隔熱レベル: | F/H | 巻き物: | アルミニウム |
| ベクトルグループ: | ディン11 | 温度上昇: | 100℃ |
| ハイライト: | 鋳造コイルステップアップトランスフォーマー,6500K ドライタイプ トランスフォーマー,鋳型コイルトランスフォーマー 33KV |
||
6500K 三相型乾式トランスフォーマー 鋳型コイル ステップアップトランスフォーマー 33KV
ドライトランスフォーマー特性
1) 耐湿性,耐腐蝕性,特に極端な環境条件での作業では100%の湿度で正常に動作できます.
2) 負荷減少,小さな局所放出,小さな騒音,強い熱消耗能力,名付け負荷の150%を実行することができます.
3) 鋳造コイルの全機械強度が急短回路に耐える能力が高い.
4) 安全,防火,汚染なし,負荷センターに直接インストールできます.
5) シンプルなメンテナンスと設置,低総運用コスト
主要データ

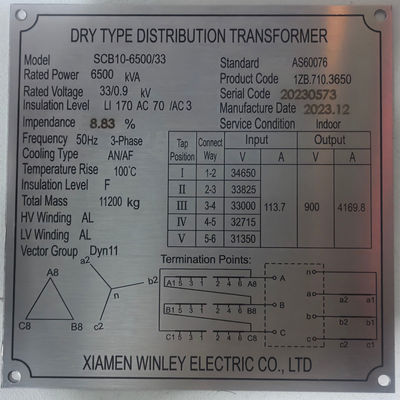

| 6500kVA トランスフォーマー仕様データ | |||
| 違う 違う | 詳細 | Uニット | 仕様 |
| 1 | タイプ | ~ | ドライタイプ 鋳樹脂 |
| 2 | 定数容量 | kVA | 6500 |
| 3 | 義務 | ~ | 継続的な作業 |
| 4 | 段階番号 | ~ | 3 |
| 5 | 主電圧 | V | 33000 |
| 6 | 副電圧 | V | 900 |
| 7 | トップタイプ | ~ | 電路外 |
| 8 | 触れる範囲 | % | ±2*2.5% |
| 9 | 冷却方法 | ~ | アナ/アフ |
| 10 | 定数周波数 | Hz | 50 |
| 11 | ベクトルグループ | ~ | ディン11 |
| 12 | 隔熱クラス | ~ | F について |
| 13 | 温度上昇 | °C | 100 |
| 14 | 阻力 | % | 9 |
| 15 | 無負荷損失 | W | 10930 |
| 16 | 負荷中の損失120°C) | W | 55320 |
| 17 | 巻き物 | ~ | アルミニウム |
| 18 | 中核材料 | ~ | シリコン鋼 |

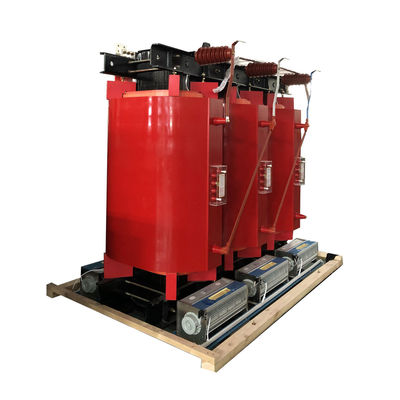

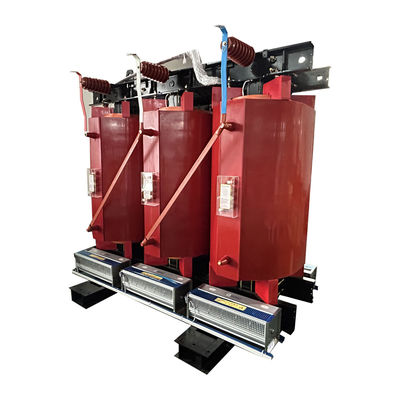

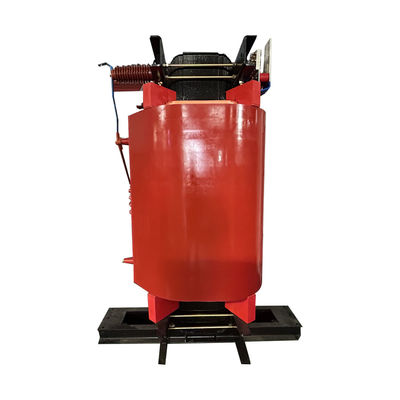

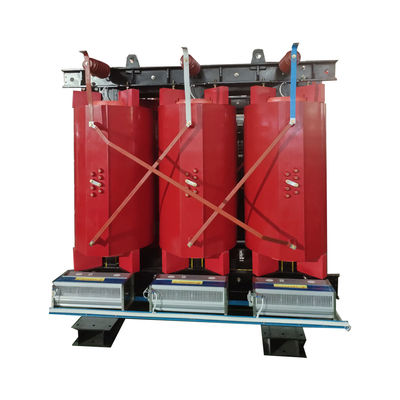

製品図
仕様
| 定数容量 | 高電圧 | 低い | 接続シンボル | 負荷なしの損失 | 負荷中の損失 | 負荷電流がない | 体重 | 短回路独立性 |
| (KVA) | (KV) | 電圧 | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | ディン11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | そうだ | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
工場写真
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
