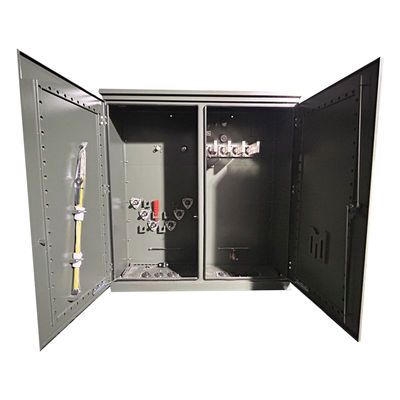

13.8kv 3つの3相パッドを搭載した電気オイル型トランスフォーマー 5000kva
パフォーマンス
1) 構造はコンパクトで合理的で,容量は小さいので,同じ容量のヨーロッパ型の箱の3分の1程度です.
2) 完全に密閉,完全に隔離された構造,安全障壁の設置を必要とせず,個人安全の信頼性の保証;
3) ターミナル電源を採用し,リングネットワークまたは二重電源を実現できる,さまざまな電源システムから選択できます.
4) S11 オイル浸泡式電源トランスフォーマーが採用され,低損失,低温上昇,高過負荷能力を有する.
5) 防護のためにダブル・ファイューズ (バックアップ・プロテクション・ファイューズ+プラグイン・ファイューズ) が使用されます.プラグイン・フューズ・フューズは,製品の安全かつ信頼性の高い動作を保証するために,電流と温度の両重感度特性を有します.;
6) 200Aケーブルコネクタは,負荷下で接続および解除され,緊急時に負荷スイッチとして操作できます.また,隔離スイッチの特徴を持っています.
7) 巻き込みはDyn11接続を採用し,鉄コアは3相4列構造を採用し,製品が任意の不対称負荷の下で動作することができ,中性点は漂流しません.電圧が安定している,電源の質が高く,キャビネットは熱され,騒音は低く,雷の保護性能は良好です.
8) キャビネットは防腐設計と特殊スプレー塗料処理を採用し,美しく,新鮮で,様々な環境に適しており,都市を美化する効果を達成します.
製品に関する詳細
主なデータ
| 仕様データ | |||
| 違う 違う | 詳細 | ユニット | 仕様 |
| 1 | タイプ | ~ | パッドを設置し,ループの供給 |
| 2 | 定数容量 | kVA | 5000 |
| 3 | 段階番号 | ~ | 3 |
| 4 | 主電圧 | V | 13800デルタ |
| 5 | 主要ブッシング | ~ | 600A ブッシュ |
| 6 | 副電圧 | V | 480Y/277 |
| 10 | 冷却方法 | ~ | ONAN |
| 11 | 定数周波数 | Hz | 60 |
| 12 | ベクトルグループ | ~ | ディーン1 |
| 13 | 隔熱クラス | ~ | A について |
| 14 | 温度上昇 | K | 65 |
| 15 | 負荷外損失 | W | 4310 |
| 16 | 負荷中の損失 (75°C) | W | 31000 |
| 17 | 阻力 | % | 7.5 |
| 18 | 巻き物 | ~ | 銅またはアルミニウム |
| 19 | 中核材料 | ~ | シリコン鋼 |
| 20 | 冷却材料 | ミネラルオイル | |
| 21 | ハウジング素材 | ~ | 鉄鋼 304 |
| 22 | ハウジングの色 | ~ | マンセールグリーン |
| 23 | サービス状態 | ~ | 室内または室外 |
| 24 | 海面 | M について | ≤1000 |
| 25 | スタンダード | ~ | ASNI |
製品構造
1) トランスフォーマー部分と制御キャビネット部分,そのトランスフォーマー部分は完全に密閉された構造である.そして隔熱油は2種類の高点火点油や普通油であることができます.
2) コントロールキャビネットは高電圧室と低電圧室に分かれています.
3) 高電圧室には:高電圧ケーブルプラグ,雷電器,負荷スイッチ操作ハンドル,刺激しないタップスイッチハンドル,プラグインファイズ,圧力解離バルブ,温度計油圧計,油位置計,油詰めプラグ,油流出バルブなど,負荷スイッチ,オフ興奮のタップチェンジャー,プラグインファイューズなど.トランスフォーマー・コアと共に トランスフォーマー・オイルに浸透します高電圧ケーブルとトランスフォーマーは肘のケーブルコネクタで接続されています
4) 低電圧側には,空気断路器,電流トランスフォーマー,電気エネルギーメーター,アンペアメーター,ボルトメーター,そして出力回路と容量補償装置は,ユーザのニーズに応じて設定することができます.
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
