| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-2500/15 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 2500KVA |
|---|---|---|---|
| 主電圧: | 4160V | 副電圧: | 480Y/277 |
| ベクトルグループ: | ダイナミック1 | 温度上昇: | 65°C |
| 阻力 (典型的な): | 5.75% | 頻度: | 60のHz |
| ハイライト: | 2500 Kva パッド搭載 トランスフォーマー,3相パッド搭載トランスフォーマー 480V,ISO オイルタイプ トランスフォーマー |
||

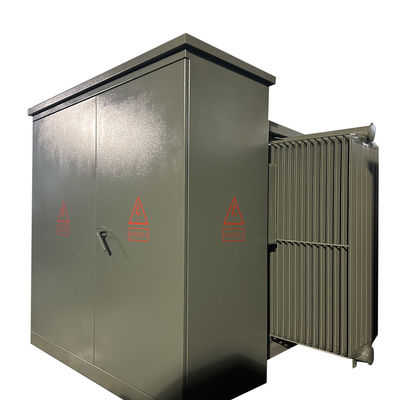

2500Kva 3相パッド搭載 トランスフォーマー ステップダウン4160Vから480V
記述:
我々は,設計と国際標準のIEC1330Hの下でこのサブステーションを生産します.V標準 IEC62271-200
HV&LVコンパートメントは 機能が完了しました
1) H.V.コンパクトは,電源を1回でテストする際に電源供給の様々な方法を備えています.また,H.V.テストの需要を満たすためにH.V.テスト機器とインストールできます.
2) トランスフォーマーコンパートメントはS11,S13または他の低消費油浸泡トランスフォーマーとドライタイプトランスフォーマーを選択できます.トランスフォーマーコンパクトは,自動起動風冷却システムと照明システムを持っています.
3) 低電圧コンパートメントは,ユーザーの必要に応じて作ることができます. それは固定または組み立てられた構造を採用し,電気電力供給システムになります.電力配給電力配給の質を向上させ,ユーザを満足させるため
このサブステーションのボディは,主に金属材料,ステンレス鋼材料,非金属材料...ユーザーと顧客によって選択することができます
このサブステーションは,電源網の電源配送と供給の非常に重要なユニットです. これは,H.V.制御,保護,変換の完全な電源セットの一種です.配分工業や鉱山,住宅区,病院,モールで広く使用されています.高層ビルと他の配送システム.
主なデータ

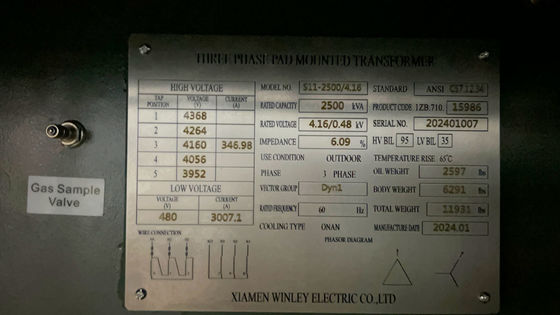

| 2500KVA 仕様データ | |||
| 違う 違う | 詳細 | ユニット | 仕様 |
| 1 | タイプ | ~ | パッドを装着し,射線式フード |
| 2 | 定数容量 | kVA | 2500 |
| 3 | 段階番号 | ~ | 3 |
| 4 | 主電圧 | V | 4160 |
| 5 | 主要終了 | ~ | ポルセランのブーシング |
| 6 | 副電圧 | V | 480Y/277 |
| 7 | 2次接続 | ~ | 12ホール |
| 8 | トップタイプ | ~ | オフ・サーキット・タッピング |
| 9 | 触れる範囲 | % | ±2*2.5% |
| 10 | 冷却方法 | ~ | ONAN |
| 11 | 定数周波数 | Hz | 60 |
| 12 | ベクトルグループ | ~ | ディーン1 |
| 13 | 隔熱クラス | ~ | A(105°C) |
| 14 | 温度上昇 | K | 65 |
| 15 | 負荷外損失 | W | 2700 |
| 16 | 負荷中の損失 (85°C) | W | 23200 |
| 17 | 阻力 | % | 5.0~75 |
| 18 | 巻き物 | ~ | 銅 |
特徴
1プライマリー 切り替え
位置変更装置
2) 4 位置 負荷停止スイッチ,ホットスティックで操作でき,修理と保守に柔軟性があります.

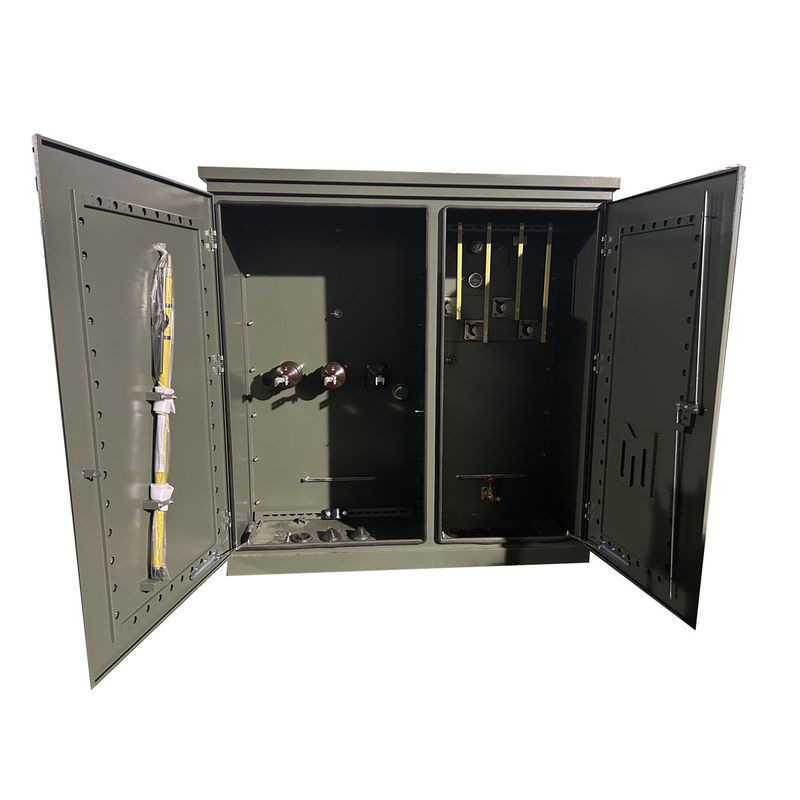

2接続を終了
1) 主要電源ケーブルは肘コネクタで接続されています.
(2) ロードブレーキの挿入装置を備えた外側を固定したブーシング・プールは,
(3) 積載ブレイクまたは積載ブレイク以外のブーシング
4) 二次端末 NEMA 4穴,6穴,8穴,10穴または12穴のスペードで外側を固定したブッシング,スペード支柱が利用できます.
3保護装置
1) バイエネット・ファイューズ 部分電流制限ファイューズ
(2) 自動動作圧縮装置
3) オイルレベル計
4) オイル温度計
5) 圧力真空計
6) サンプラー付きの排水バルブ
7) 配送クラス,金属酸化物アトラスター,3~36kV
8) 配送クラス,バルブ型雷器,3〜27kV
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
