| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | D-25/13 について2 |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| トランスフォーマー型: | 柱付き | 容量: | 25 KVA または オーダーメイド |
|---|---|---|---|
| 冷却方法: | ONAN/KNAN | 温度 の 上昇: | 65°C |
| 主電圧: | 13200GrdY/7620 | 副電圧: | 120/240V (L-N-L) |
| 段階: | 単相 | 巻き物: | 銅 |
| ハイライト: | 柱式配送トランスフォーマー,25kva ポールマウント配送トランスフォーマー,単相トランスフォーマー 13.2KV |
||

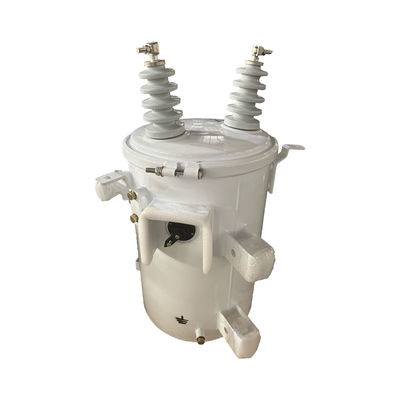

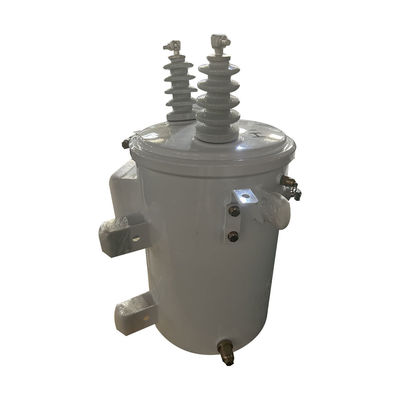

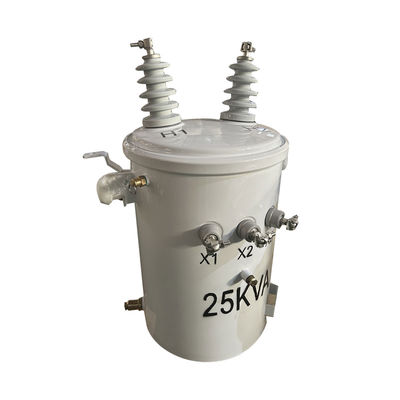

25kva単相ポール搭載配送トランスフォーマー 13.2KVから240V 37.5kva 50kva 250kva 100kva 150kva
分散型電源の配送ネットワークでは,単相変圧器は配送変圧器として重要な利点があります.低電圧配電線の長さを短縮できる電力供給の質を向上させる. 高効率の省エネのロープ鉄コア構造設計を採用.トランスフォーマーは,ポール・マウント・タイプ・サスペンション・インストール・メソッドを採用していることが特徴です.低電圧電源の半径を削減し,低電圧線損失を60%以上削減することができます.トランスフォーマーは,強い過負荷容量を持つ完全に密閉構造を採用継続的な動作における高い信頼性,シンプルなメンテナンス,長い使用寿命
標準機能
*コスト効率の良い設計
*高効率で低騒音レベル
*二重電圧対応
*コーティングはIEEE C57規格を満たすか超えている
*環境要因に対する保護のための優れた密封

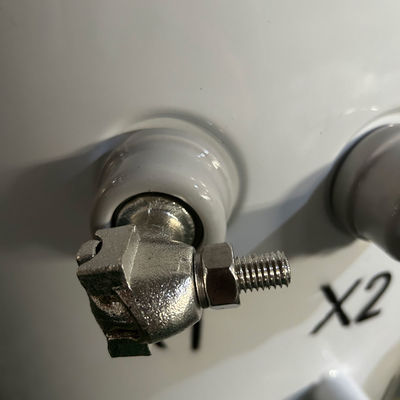

*ポリマー型低電圧ブッシング

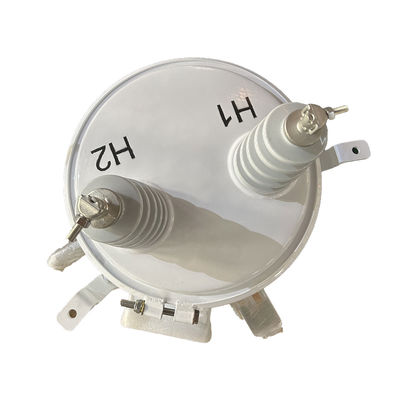

*ポルセラン型高圧ブッシング
*便利なカバーまたはサイドマウントされた電圧ブッシング
* スパードやクランプ型端末
*ミネラルオイルと生物分解可能な植物油の両方と互換性がある
* 超電圧停止装置の支架が用意されており,必要に応じて支架が用意されています
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| トランスフォーマー配置 | 液体 で 満たさ れ た 柱 に 装着 さ れ た |
| トランスフォーマー極性タイプ | 減算式 |
| 段階 | 単相 |
| 容量 | 25KVA |
| 主電圧 | 13200GrdY/7620 |
| 主電圧クラス | 15kVクラス |
| 主要なBIL | 95kV |
| 副電圧 | 120/240V (L-N-L) |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | ONAN 自冷却 |
| タップチェンジャー | 5 位置のタップチェンジャー/外部の操作ハンドル |
| Qty をタップする | (2) FCAN 上 (2) FCBN 下 |
| % をタップ | 20.5% |
| タップ チェンジャー スイッチ 位置 | タンクボディの中部,固定装置の左側 |
| 阻力 | 2典型的には0.5% |
| 液体重量* | 99.21ポンド |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 48dBA |
| サイズ* | 21.65''-W x 24.8''-D x 40.16''-H |
| 総重量 (液体で満たされた) * | 470ポンド |
仕様
| 10kva-500kva 単相油浸式トランスフォーマー | ||||||
| 定額キャプティ (kVA) | 高い | 低電圧 | 接続シンボル | スタンダード | 短回路阻力 (%) | 効率性 |
| 電圧 (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8〜4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
