| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-3750/35 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 3750KVA |
|---|---|---|---|
| 主電圧: | 34500GrdY/19920 | 副電圧: | 480V |
| ベクトルグループ: | ダイナミック1 | 温度上昇: | 65°C |
| 阻力 (典型的な): | 5.0% 典型的な | 巻き物: | 銅 |
| ハイライト: | パッド搭載トランスフォーマー 3750Kva,IEEE 3相パッド搭載トランスフォーマー,ANSI 3相トランスフォーマー |
||

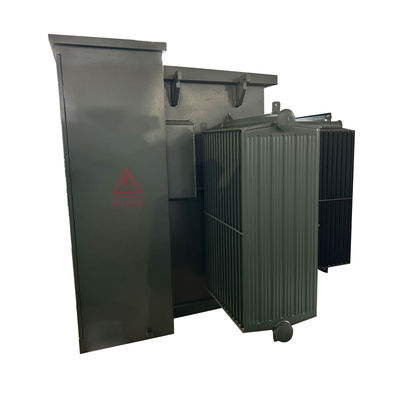

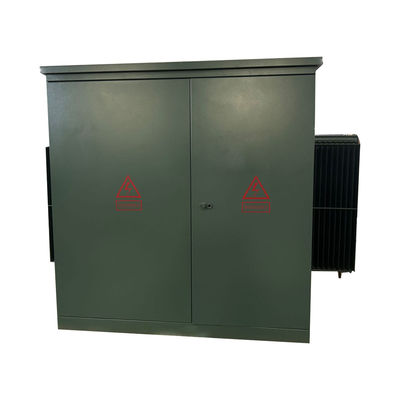

IEEE/ANSI 3750Kva 34500V から 480V の3相パッド搭載トランスフォーマー
3相パッドを装着した 油浸し配送トランスフォーマーは 強力で信頼性があり 環境を考慮して設計されていますこれらのトランスフォーマーにより信頼性が向上し,重要な機器の故障から保護されます.これらのトランスフォーマーの低運用コストと熱排出量は,幅広い用途に理想的な選択肢となっています.
構造
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| オペレーション | ステップダウン操作 (ステップアップには承認されていません) |
| 段階 | 3 段階 |
| 容量 | 3.75 MVA (3750 KVA) |
| ベクトルグループ | インD1 |
| 主電圧 | 34500GrdY/19920 |
| 主電圧クラス | 35kVクラス |
| 主要なBIL | 200KV |
| 副電圧 | 480V |
| 副電圧クラス | 1.2kVクラス |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 5.0% 典型的な |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| サイズ* | 100'W × 87'D × 85'H |
| 乾燥重量 (油を含まない) * | 8"040ポンド" |
| 総重量 (液体で満たされた) * | 14体重は330ポンド |
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
記述:
我々は,設計と国際標準のIEC1330Hの下でこのサブステーションを生産します.V標準 IEC62271-200

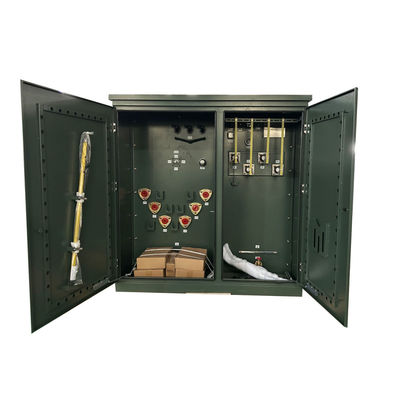

HV&LVコンパートメントは 機能が完了しました
1) H.V.コンパクトは,電源を1回でテストする際に電源供給の様々な方法を備えています.また,H.V.テストの需要を満たすためにH.V.テスト機器でインストールできます.
2) トランスフォーマーコンパートメントはS11,S13または他の低消費油浸泡トランスフォーマーおよび乾燥型トランスフォーマーを選択できます.トランスフォーマーコンパクトは,自動起動風冷却システムと照明システムを持っています.
3) 低電圧コンパートメントは,ユーザーの必要に応じて作ることができます. それは固定または組み立てられた構造を採用し,電気電力供給システムです.電力配給電力配給の質を向上させ,ユーザを満足させるため
このサブステーションのボディは,主に金属材料,ステンレス鋼材料,非金属材料...ユーザーと顧客によって選択することができます
このサブステーションは,電源網の電源配送と供給の非常に重要なユニットです. これは,H.V.制御,保護,変換の完全な電源セットの一種です.配分工業や鉱山,住宅区,病院,モールで広く使用されています.高層ビルと他の配送システム.
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
