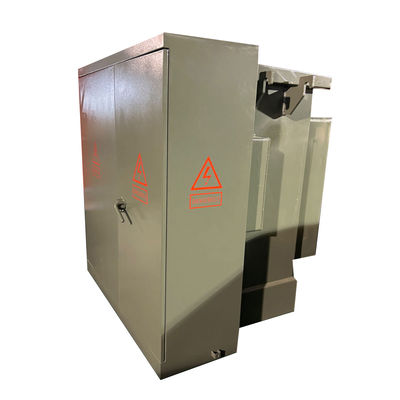

3相 1000kva オイル浸し式電池パッド 搭載型 トランスフォーマー 34.5KV から 208V
WINLEYは,適用されるANSI®/IEEE®基準を満たす液体で満たされた三相パッドマウント配送トランスフォーマーを全ラインに提供しています.高電圧34.5kVまで,5000kVAまで,高電圧や大容量の場合,例えば電源サブステーション,産業用電力の消費などに適しています.油浸したトランスフォーマーには より良い性能と安定性があります.

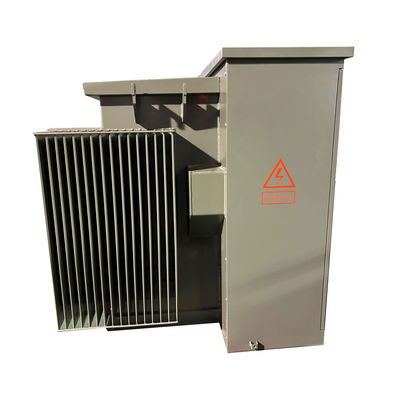

製品構造
1) トランスフォーマー部分と制御キャビネット部分,そのトランスフォーマー部分は完全に密閉された構造である.そして隔熱油は2種類の高点火点油や普通油であることができます.
2) コントロールキャビネットは高電圧室と低電圧室に分かれています.

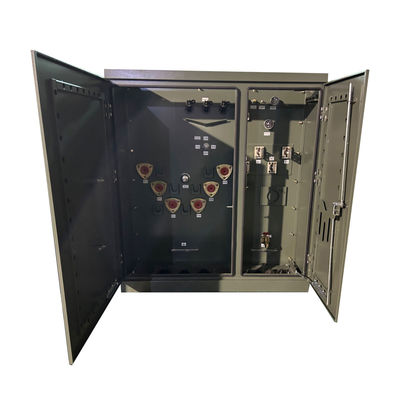

3) 高電圧室には:高電圧ケーブルプラグ,雷電器,負荷スイッチ操作ハンドル,非興奮タップスイッチハンドル,プラグインシューズ,圧放電バルブ,温度計油圧計,油位置計,油詰めプラグ,油流出バルブなど,負荷スイッチ,オフ興奮のタップチェンジャー,プラグインファイューズなど.トランスフォーマー・コアと共に トランスフォーマー・オイルに浸透します高電圧ケーブルとトランスフォーマーは肘のケーブルコネクタで接続されています
4) 低電圧側には,空気断路器,電流トランスフォーマー,電気エネルギーメーター,アンペアメーター,ボルトメーター,そして出力回路と容量補償装置は,ユーザのニーズに応じて設定することができます.
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップダウン操作 |
| 段階 | 3 段階 |
| 容量 | 1MVA (1000 KVA) |
| ベクトルグループ | DYN1 |
| 主電圧 | 4160V |
| 主要なBIL | 60KV |
| 副電圧 | 480Y/277 |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| 阻力 | 5.75% |
| 負荷切断スイッチの評価 | 300Amp 5kV |
| 巻き物 | アルミ/銅 |
| 効率性 % | 99.20% |
| 負荷損失なし (ワット) | +/- 1,300W |
| 全負荷損失 (ワット) 100% | +/- 8,500W |
標準的な特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV
• 低電圧 ドア の 3 点 の 鍵 を 切る
• 高電圧 の ドア で,その ドア を 開ける の は
低電圧のドアが開いてる
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
• (2) 2.5% の 完全 容量 の 蛇口 を 持つ 蛇口 交換 器
そして名目よりも低い
・ トランスフォーマーに10×18× (または14×25×) の手穴を1つ
タンクカバー
• オリーブ緑色 (Munsell 7GY 3.29/1.5)
• 設計,製造,試験は,
最新の ANSI 規格で
技術図
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
