| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-300/15 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 300KVA |
|---|---|---|---|
| 主電圧: | 13800V | 副電圧: | 208Y/120 |
| 冷却クラス: | KNAN;自己冷却 | ベクトルグループ: | ダイナミック1 |
| 頻度: | 50/60 Hz | 巻き物: | 銅 |
| ハイライト: | 300Kva 3相トランスフォーマー,ループフード3相トランスフォーマー,13800v パッドマウント トランスフォーマー |
||

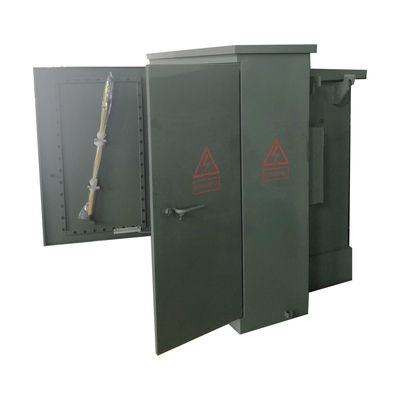

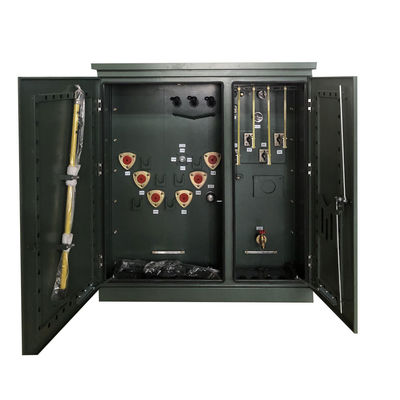

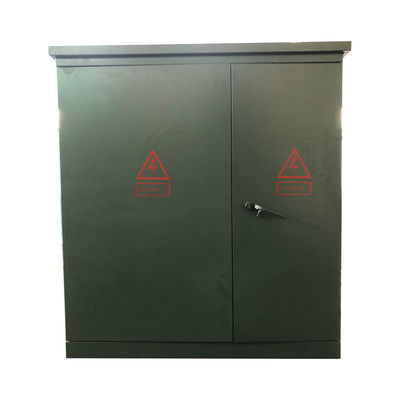

300Kva 3相パッドを搭載したトランスフォーマーループ供給 13800V から 208Y120V
パッドマウントトランスフォーマー (padmount transformer) とは,通常,小さなコンクリートパッドの上に置かれたロックされた金属キャビネットに設置されている,地面に設置された電力配送トランスフォーマーです.通常は75kVaから5000kVaまでの電源量で製造され,しばしば組み込みのシューズとスイッチが含まれます.. 典型的な囲みには,油に浸されたパッドマウントトランスフォーマーの中核/コイル組を保持するためのタンクが含まれます.高圧および低圧ブッシングを閉じ込める高圧および低圧のワイヤリングコンパートメントを持つワイヤリングキャビネットCSA,ANSI Cを含む業界基準に従って設計され試験されています.57省エネやIEEEなど
特徴
• 60 Hz の動作
• 65°Cの平均巻き上げ
• ラジアル・ループ・フィード・アレンジメント
• 死んだ型と動いた型のフローバー端末
HV BIL 45 150 kV (デッドフロント) 200 kV (ライブフロント)
LV BIL 30 〜 60 kV

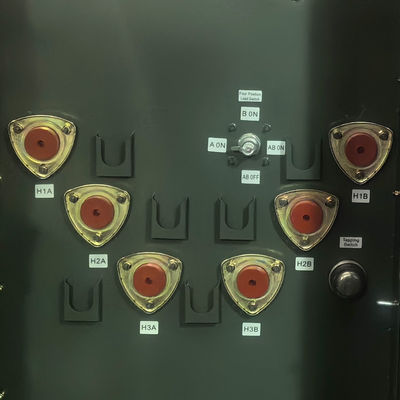

• 低電圧 ドア の 3 点 の 鍵 を 切る
• 高電圧 の ドア で,その ドア を 開ける の は
低電圧のドアが開いてる
• 硬い鋼の隔壁
• トランスフォーマータンク 蓋から底まで溶接
• 永続的な名札
• 1インチNPTパイプキャップの充填装置
• ANSI タンク・グラウンド・パッド
• 1 インチの排水バルブとサンプラー
• 自動減圧バルブ (35SCFM)
• (2) 2.5% の 完全 容量 の 蛇口 を 持つ 蛇口 交換 器
そして名目よりも低い
・ トランスフォーマーに10×18× (または14×25×) の手穴を1つ
タンクカバー
• オリーブ緑色 (Munsell 7GY 3.29/1.5)
• 設計,製造,試験は,
最新の ANSI 規格で
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 3 段階 |
| 容量 | 300KVA |
| ベクトルグループ | DYN1 |
| 主電圧 | 13800V |
| プライマリファソル | デルタ |
| 副電圧 | 208Y/120 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| タップチェンジャー | 5 ポジションのタップチェンジャー |
| 阻力 | 5.75% |
| 負荷切断スイッチ | 4 ポジション 負荷断断スイッチ |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 音量 | 55dBA |
| サイズ* | 61W × 54D × 69H |
| 総重量 (液体で満たされた) * | 3637ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| CSAの効率評価を満たす/超える | |
| 効率性 % | 99.00% |
| 総負荷損失 (ワット) 100% | +/- 3,500W |
技術図
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
