段階: | 3 段階 | タイプ: | Oil-filled変圧器 |
---|---|---|---|
冷却方法: | ONAN/KNAN | 頻度: | 50HZ/60HZ |
材料: | 銅のAlumnium | 定額容量: | 10000Kva |
定位電圧: | 6kV-35kV | ||
ハイライト: | 油冷却トランスフォーマー 10000kva,33kV ステップアップ トランスフォーマー,3相オイル冷却トランスフォーマー |

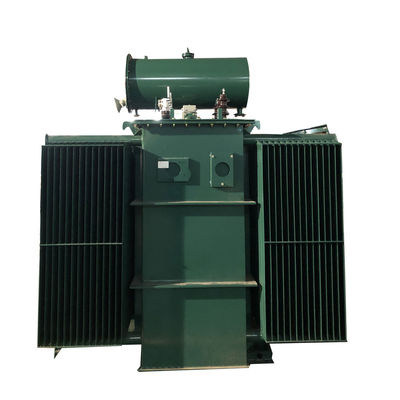

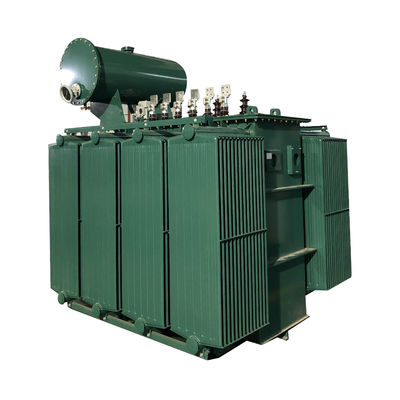

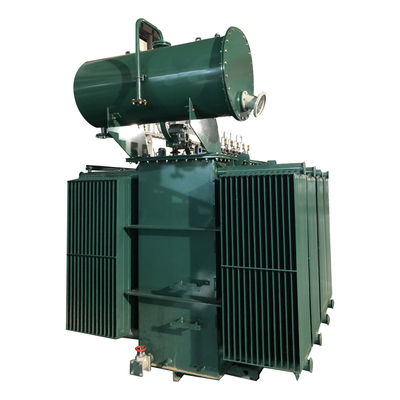

油冷却システム トランスフォーマー 10000kva 11kv から 33kv ステップアップ トランスフォーマー
3相の油浸し配送トランスフォーマーでは,新しいタイプの隔熱構造を適用し,短回路抵抗を強くします.鉄コアは高品質の冷たいロールシリコン鋼板で作られています高電圧巻き組は,高品質の酸素のない銅線で構成され,多層ドラム型の構造を採用します.すべての固定器具は,松散するのを防ぐために特別な処理を受けた.
製品の特徴
▶鉄コアは高品質の冷たいローリングの粒型シリコン鋼板で,45ミットル接点,パンチなし,エポキシテープで結合構造,中核の表面は,損失とノイズを減らすために塗料で覆われています.
▶ 新しい 隔熱 構造 を 用い て,熱 を 効果的に 散らめ,変圧 器 の 温度 上昇 を 抑え,使用 期間 を 延長 する.
▶ トランスフォーマーオイルが空気と水との接触を防ぎ,油の老化を遅らせることができる.トランスフォーマーの使用期間を延長する波紋板の弾性変形により,熱膨張と収縮に応じてトランスフォーマー油の容量を調整できます.
▶ トランスフォーマー に 安全 保護 の ため に 圧力 の 放出 が 備え られ て い ます.トランスフォーマー が 障害 に 遭い,圧力 が 高すぎ た 場合,圧力を放出するバルブは,安全かつ信頼性の高い状態で,インシデントの拡大を防ぐために圧力を放出することができます.
仕様
SZ11シリーズ 2000〜31500kVA 35kV OLTC電源トランスフォーマー | |||||||
容量 (kVA) | 定位電圧 | ベクトルグループ | 無負荷損失 (w) | 負荷損失 (w) | 阻力 (%) | ||
HV (kV) | 触れる範囲 | LV (kV) | |||||
2000 | 35 | 3*2.5% | 6.3 | Yd11 | 2300 | 19200 | 6.5 |
2500 | 10.5 | 2720 | 20600 | ||||
3150 | 35から38だ5 | 3230 | 24700 | 7 | |||
4000 | 3870 | 29100 | |||||
5000 | 4640 | 34200 | |||||
6300 | 5630 | 36700 | 8 | ||||
8000 | 6.3 | YNd11 | 7870 | 40600 | |||
10000 | 6.6 | 9280 | 48000 | ||||
12500 | 10.5 | 10900 | 56800 | ||||
16000 | 13100 | 70300 | |||||
20000 | 15500 | 82700 | |||||
25000 | 18300 | 97800 | 10 | ||||
31500 | 21800 | 11600 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
