| ブランド名: | WINLEY |
| モデル番号: | D-100/15 |
| MOQ: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 支払条件: | T/T |

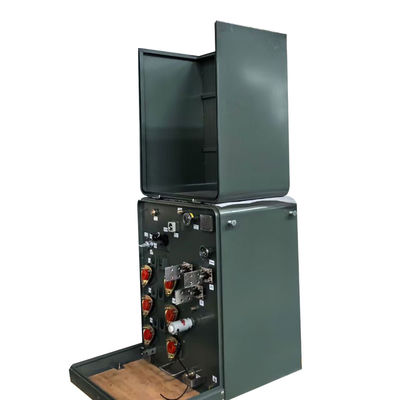

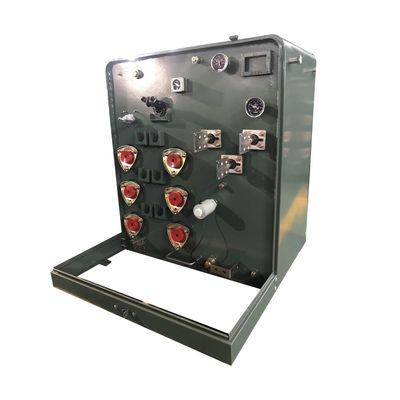

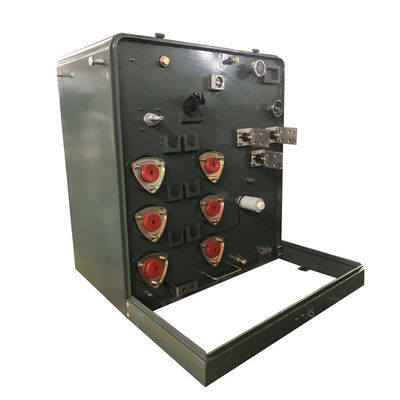

工場の製品写真
性能特性
1) 組み合わせトランスフォーマーサブステーション,キャビネットの上部は,換気管を持つ鋼板クランプ岩毛構造で,太陽光線を効果的に削減し,熱を散らすことができます.
2) 機内全体の表面は,特殊なプライマーと塗料を噴霧し,強烈な抗腐食能力を有します.
3) 内側は,それぞれ高電圧室,トランスフォーマー室,低電圧室に分けられる.
4) また,温度範囲を確保するために,温度制御自動排気装置を装備します.
5) 各ユニットには完璧な制御,充電ディスプレイ,照明システムがあります.
6) 装置の設備はIP33の保護要件に準拠しており,合理的な設計,構造,技術,良質,容易なメンテナンスを備えています.
製品詳細
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 単相 (三相電網に接続する) |
| 容量 | 100KVA |
| ベクトルグループ | 2 ポイント |
| 主電圧 | 12000V |
| 主電圧クラス | 15kVクラス |
| プライマリファソル | デルタ |
| 主要なBIL | 95KV |
| 副電圧 | 120/240 (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | 二重巻き込み 単相 |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 阻力 | 2.0% 典型的な |
| 主要接続タイプ | 死戦前線 |
| 負荷切断スイッチ | 4 ポジション LBOR,ホットスティック操作可能 |
| 負荷切断スイッチの評価 | 200Amp 15kV |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 隔熱液 | 鉱石油隔熱液 - 非PCB液体 |
| 液体 (油) の重量* | 573.19ポンド |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°C から +40°C (-50°F から +104°F) |
| 音量 | 51dBA |
| 標高 (高度) | 海平面以上または以下で3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| マウント | パッドマウント |
| 管を開ける | 底部供給 地下入口/出口 |
| サイズ* | 55.34''-W x 45.28''-D x 41.53''-H |
| 乾燥重量 (油を含まない) * | 881.83ポンド |
| 総重量 (液体で満たされた) * | 1940.04ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 特徴 | ペンタヘッド・ボルト・エントリー組 |
| 高火点隔熱液 | |
| 1ppm未満のPCBを含む液体 | |
| 改ざん 防止 住宅 | |
| NEMA 3Rワイヤリングコンパクト | |
| リフトアップパッドロック可能な蓋 | |
| 効率性 | 99.00% |
製品技術
| シングルフェーズ・パッド・マウント・トランスフォーマー 仕様 | ||||||||
| 格付け | 高電圧 (kV) | 負荷 損失 は ない | 負荷負荷 | 高さ | 深さ | 幅 | オイル重量 (kg) | 総重量 ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 ほかにも |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
製品設計
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料のサービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を保持しています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
|
