| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-112/13 について8 |
| 最小注文数量: | 1ユニット |
| 価格: | $1000-$10000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| トランスフォーマー型: | 柱付き | 段階: | 3 段階 |
|---|---|---|---|
| 冷却方法: | オナン;自冷式 | 温度上昇: | 65°C |
| 主電圧: | 13800GrdY/7968 | 副電圧: | 480Y/277 (L-N-L) |
| 頻度: | 50/60 Hz | 巻き物: | 銅 |
| ハイライト: | 3相空中配送トランスフォーマー,13.8KV 空中配送トランスフォーマー,オイル浸水式上部配送トランスフォーマー |
||

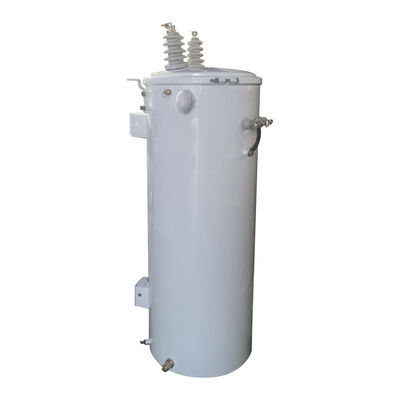

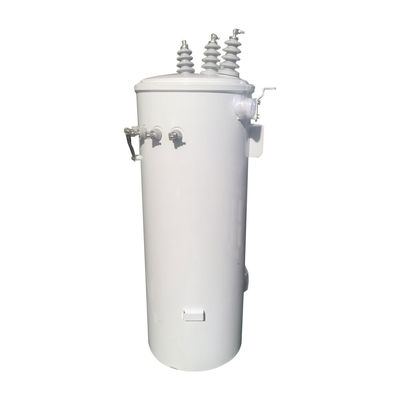

112.5Kva 三相ポール上部配送トランスフォーマーオイル 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V から 240V
WINLEYの三相柱式丸型タンクは,3相電力が必要な地域での使用のために設計されていますが,スペースは限られています.3つの単相トランスフォーマーバンクよりも安装コストでよりクリーンなサービスを提供しますトリプレックスコア/コイルは,電動モーターの負荷,特に頻繁にモーターを起動するときに提供するための選択です.
標準的な特徴
現行のIEEE,NEMA規格を満たすか超える
トリプレックスコア/コイル設計
湿気処理 高電圧ブッシング
鋳造されたポリマー低電圧ブッシング
銅またはアルミの接続に適したチンのブロンズ端末.
2つのタンクを固定する 条件
雷を止める装置の設置装置
1/2 センチの排水プラグ
自動減圧装置
ミネラルオイル
軽鋼タンクとボルト付きカバー
レーザーで刻まれた名札だ
主なデータ
| トランスフォーマー型 | オーバーヘッド配送トランスフォーマー,従来のタイプ |
| トランスフォーマー配置 | 液体 で 満たさ れ た 柱 に 装着 さ れ た |
| トランスフォーマー極性タイプ | 減算式 |
| 段階 | 3 段階 |
| 容量 | 112.5KVA |
| 主電圧 | 13800GrdY/7968 |
| 副電圧 | 480Y/277 (L-N-L) |
| 副電圧クラス | 1.2kVクラス |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | ONAN 自冷却 |
| タップチェンジャー | 5 位置のタップチェンジャー/外部の操作ハンドル |
| タップ チェンジャー スイッチ 位置 | タンクボディの中部,固定装置の左側 |
| 阻力 | 2.70〜5% |
| 主要接続タイプ | 活気のあるブッシングラグ |
| 主要終了 | ポルセラン 高電圧 蓋 |
| 効率基準 (s) | DOE 2016 標準を満たし,ANSI/IEEE 標準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 55dBA |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| サイズ* | 30.71''-W x 31.89''-D x 47.24''-H |
| 総重量 (液体で満たされた) * | 968ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 効率性 | 99.10% |
| 負荷損失なし (ワット) | +/- 227W |
| 全負荷損失 (ワット) | +/- 815W |
仕様
| KVA | 主要レンジの電圧 | 二次電圧 |
| 30 | 4160 グルディ/2400 に 24940 グルディ/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 中間タップ |
アクセサリー
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
