| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-2000/25 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 2000KVA |
|---|---|---|---|
| 主電圧: | 24940V | 副電圧: | 480Y/277 |
| 冷却クラス: | KNAN;自己冷却 | 温度上昇: | 65°C |
| 阻力 (典型的な): | 5.75% 典型的な | 巻き物: | 銅/アルミ |
| ハイライト: | 3R電池パッドを装着したトランスフォーマー,480Vの電池パッド搭載 トランスフォーマー,2000kva オイル浸水 トランスフォーマー |
||

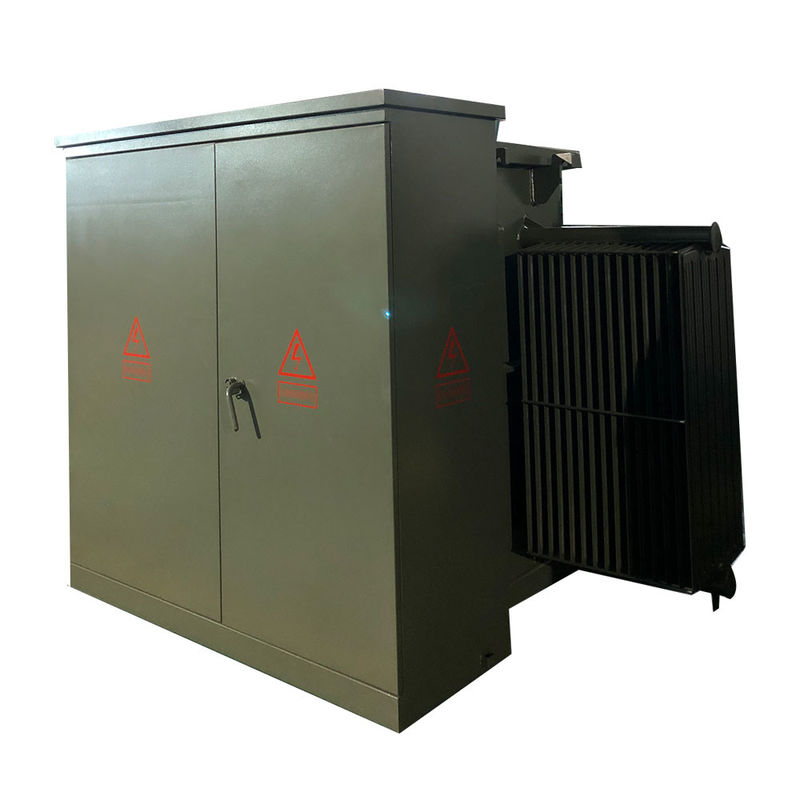

3相 2000kva オイル浸し電池パッド 24940V から 480V に搭載
構造
製品の特徴
1.ペンタヘッド・ボルト・エントリー組
2. 高燃焼点隔熱液
3.PCB以外の隔熱液
4防腐住宅
5シャベル付き フロントコンパートメント ドア,パッドロック可能
6.NEMA 3R 配線室
7熱棒は付属し,HVドアマウント
主なデータ
| トランスフォーマー型 | パッドを装着し,コンパートメント型 |
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 3 段階 |
| 容量 | 2 MVA (2000 KVA) |
| 主電圧 | 24940V |
| 主電圧クラス | 25kVクラス |
| プライマリファソル | デルタ |
| 副電圧 | 480Y/277 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | アルミニウム |
| 環境温度の評価 | 40°C |
| 周囲の動作温度範囲 | -40°Cから+40°Cまで (-50°Fから+104°F) |
| 標高 (高度) | 海面上3300フィート (1000メートル) |
| 基本材料 | 穀物指向鋼 |
| タンクの材料 | コーティングされた鋼 |
| 密室の評価 | NEMA 3R 防気ワイヤリングキャビネット 密閉タンク |
| サイズ* | 75''-W x 74''-D x 73''-H |
| 乾燥重量 (油を含まない) * | 4体重は566ポンド |
| 総重量 (液体で満たされた) * | 10体重は567ポンド |
| 格付け | DOE2016の効率評価を満たす/超える |
| 特徴 | ペンタヘッド・ボルト・エントリー組 |
| 効率性 % | 99.40% |
| 負荷損失なし (ワット) | +/- 2,100W |
| 全負荷損失 (ワット) 100% | +/- 14,500W |
| 総負荷損失 (ワット) 100% | +/- 16,600W |
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
技術図
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
