| 起源の場所: | 中国 |
|---|---|
| ブランド名: | WINLEY |
| 証明: | CE,ISO |
| モデル番号: | S-300/15 |
| 最小注文数量: | 1ユニット |
| 価格: | $5000-$150000 |
| パッケージの詳細: | パライウッドケース |
| 受渡し時間: | 30日間 |
| 支払条件: | T/T |
| 供給の能力: | 1000セット/月 |
| 段階: | 3 段階 | 容量: | 300KVA |
|---|---|---|---|
| 主電圧: | 12470GrdY/7200V | 副電圧: | 480Y/277 |
| 冷却クラス: | KNAN;自己冷却 | ベクトルグループ: | YnYn0 |
| 温度 の 上昇: | 65°C | 絶縁定格: | E級 隔熱 - 120°C,248°F |
| ハイライト: | 300Kva パッドマウント トランスフォーマー,12470GrdY/7200V パッドマウントトランスフォーマー,3相パッド搭載トランスフォーマー |
||

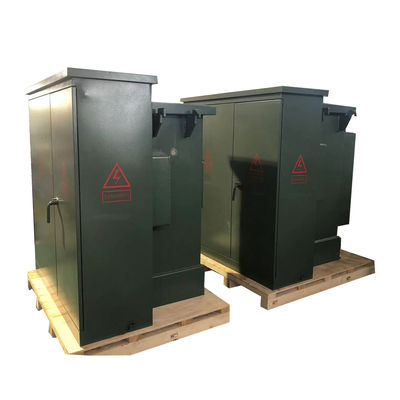

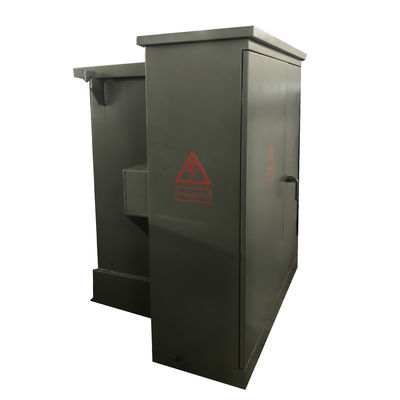

300Kva トランスフォーマー・ループ・フィード 12470GrdY/7200から480Y/277
概要
3相パッドを搭載したトランスフォーマーでは,重荷スイッチとファイューズがトランスフォーマーの高電圧側に置かれ,トランスフォーマーの中核と巻き込みは同じオイルタンクに浸透します.先進的な構造の利点があります信頼性の高い性能,エネルギー節約と消費削減,柔軟な使用,強力な適応性,経済的利点

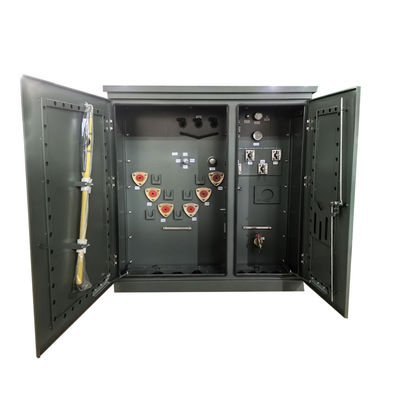

製品構造
記述
1) 構造はコンパクトで合理的で,容量は小さいので,同じ容量のヨーロッパ型の箱の3分の1程度です.
(2) 完全に密閉され,完全に隔離された構造,安全障壁の設置を必要とせず,個人安全の信頼できる保証
3) ターミナル電源を採用し,リングネットワークまたは二重電源を実現できる,さまざまな電源システムから選択できます.
4) 低損失,低温上昇,高過負荷容量を持つS11油浸式電源トランスフォーマーが採用される.
5) 防護用にはダブル・ファイューズ (バックアップ・プロテクション・ファイューズ+プラグイン・ファイューズ) が使用されます.プラグイン・フューズ・フューズは,製品の安全かつ信頼性の高い動作を保証するために,電流と温度の両重感度特性を有します.;
6) 200Aケーブルコネクタは,負荷下でプラグと脱出することができ,緊急時に負荷スイッチとして操作できます.また,隔離スイッチの特徴を持っています.
7) ウインドウはDyn11接続を採用し,鉄コアは3相4列構造を採用し,製品が任意の対称性のない負荷下で動作することができ,中立点は漂流しません.電圧が安定している,電源の質が高く,キャビネットは熱され,騒音は低く,雷の保護性能は良好です.
8) キャビネットは,防腐設計と特殊なスプレー塗料処理を採用し,美しく,新しい,様々な環境に適しており,都市を美化する効果を達成します.
主なデータ
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| オペレーション | ステップダウン操作 (ステップアップには承認されていません) |
| 段階 | 3 段階 |
| 容量 | 300KVA |
| ベクトルグループ | イイイイ |
| 主電圧 | 12470GrdY/7200 |
| 主電圧クラス | 15kVクラス |
| プライマリファソル | 粉砕されたワイ |
| 主要なBIL | 95KV |
| 副電圧 | 480Y/277 |
| 副電圧クラス | 1.2kVクラス |
| 二次性ファザー | Wye-N |
| 2次BIL | 30KV |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C,248°F |
| 冷却クラス | KNAN;自己冷却 |
技術図
仕様
| 3相パッド搭載トランスフォーマー | ||||
| 定数電源 (KVA) | 高電圧 (KV) | 低電圧 (V) | 損失 (W) | |
| 負荷なしの損失 (W) | 負荷中の損失 (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ほかにも |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供してください.簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQCの監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い, 製品が完成すると包括的な品質テストを行います.
